織物起毛起球試驗(yàn)方法及儀器
發(fā)布時(shí)間：2017-11-27 13:23
對(duì)抗起球性的研究結(jié)果，出現(xiàn)了多種試驗(yàn)方法。通常要求由試驗(yàn)所產(chǎn)生的毛球應(yīng)接近實(shí)際服用條件。此外，由于實(shí)驗(yàn)室試驗(yàn)應(yīng)在實(shí)際穿著試驗(yàn)之前先作出，故實(shí)驗(yàn)室試驗(yàn)必須迅速起球。這就使織物較之實(shí)際服用承受較強(qiáng)的應(yīng)力。原則上是使試驗(yàn)的織物放在一個(gè)緩和的摩擦物上，以較小的壓力和張力作多種方向的摩擦運(yùn)動(dòng)。
作這種試驗(yàn)應(yīng)考慮以下幾點(diǎn):
（1）試樣面積盡可能大些，以排除織物表面特性的局部差異，并得出織物起球的全貌。
（2）試樣應(yīng)盡可能在無(wú)張力、或在可以控制的最微小的張力下進(jìn)行試驗(yàn)，因?yàn)閺?qiáng)烈的張緊會(huì)使纖維較強(qiáng)地并合。并因而得出較低起球傾向的假象。
（3）摩擦物對(duì)試樣的摩擦壓力應(yīng)盡量小。以達(dá)到類似實(shí)際服用的柔和的摩擦效果。
（4）摩擦物應(yīng)耐磨，表面糙度均勻，以使摩擦效應(yīng)在試驗(yàn)過(guò)程中保持恒定，并使試驗(yàn)?zāi)軌蛑匮荨?/div>
（5）試樣與摩擦物間的相對(duì)運(yùn)動(dòng)，一般是作曲線，而不是作直線運(yùn)動(dòng)，這樣可使試樣的纖維毛茸易于糾纏。
（6）相對(duì)運(yùn)動(dòng)的速度要大些，以使起球試驗(yàn)迅速完成。
對(duì)各種起球試驗(yàn)方法歸納為兩大類:
1、試樣固定

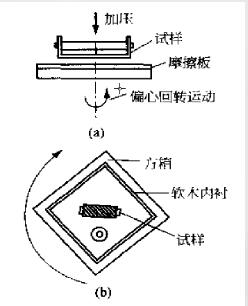

以耐磨試驗(yàn)相同的形式，使試樣作積極運(yùn)動(dòng)。此類方法又區(qū)分為兩類:一類將試樣用一個(gè)劇烈作用的摩擦物使試樣預(yù)先起毛，接著改用柔和摩擦體進(jìn)行摩擦。圖(a)為此類試驗(yàn)儀原理圖，加壓可采用自霞或加重。此法常用于長(zhǎng)絲針織物、毛織物、化纖純紡、混紡針織物和機(jī)織物。另一類是只用柔和的摩擦體進(jìn)行試驗(yàn)。圖(b)為此種試驗(yàn)儀的原理圖，是將試樣卷在如圖所示的橡膠管上，在以軟木作內(nèi)襯的旋轉(zhuǎn)箱中作不規(guī)則的運(yùn)動(dòng)和摩擦。此法的作用，與組織緊密的織物的實(shí)用穿著效果接近。
2、試樣置于箱內(nèi)自由翻轉(zhuǎn)運(yùn)動(dòng)的方法
圖1為其原理圖是在以橡膠(軟木)作內(nèi)襯的圓筒內(nèi)。由旋轉(zhuǎn)葉片將3個(gè)試樣同時(shí)攪拌，賦予不規(guī)則的屈曲揉搓和摩擦作用。這種形式與實(shí)用有很高的關(guān)聯(lián)性。

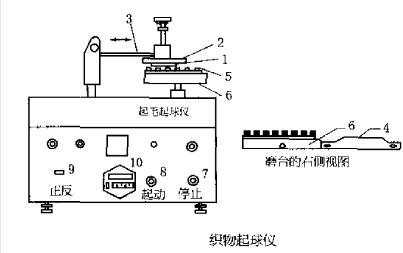

圖2為一種常用的織物起球儀。它將織物的起毛和起球分別講行.先用尼龍刷對(duì)織物試樣摩擦一定次數(shù)，使織物表面產(chǎn)生毛茸，然后將試樣與磨料織物進(jìn)行摩擦起球。試樣與磨料相對(duì)運(yùn)動(dòng)的軌跡為圓形，試樣每分鐘磨60次，儀器裝有電磁記數(shù)器，達(dá)到預(yù)定摩擦次數(shù)時(shí)，即自動(dòng)停止試驗(yàn)。該起球儀適用十化纖長(zhǎng)絲織物和化纖短纖織物。在只用織物作磨料時(shí)，可用于毛織物和其他易起球織物。
儀器所用試樣需在標(biāo)準(zhǔn)大氣下調(diào)濕24小時(shí)以上，然后進(jìn)行試驗(yàn)。試樣應(yīng)在蹌布邊1/10。幅寬內(nèi)隨機(jī)剪取3塊(毛織物試樣5塊)，試樣自徑為112.8mm試樣上不得有影響試驗(yàn)結(jié)果的疵點(diǎn)。
試樣在磨料上的壓力隨不同類型織物而異，國(guó)內(nèi)標(biāo)準(zhǔn)規(guī)定;化纖長(zhǎng)絲織物和化纖短纖織物加壓為588cN;精梳毛織物為784cN;粗梳毛織物為490cN,各類織物的摩擦次數(shù)規(guī)定為:滌綸低彈長(zhǎng)絲針織物，先在尼龍刷上，后在磨料織物上，各磨150轉(zhuǎn);滌綸低彈長(zhǎng)絲和化纖短纖織物先在尼龍刷上，后在磨料織物上各磨50轉(zhuǎn);對(duì)精梳毛織物在磨料織物上磨60轉(zhuǎn);對(duì)粗梳毛織物則磨50轉(zhuǎn)。然后將試樣放在評(píng)級(jí)箱中，與標(biāo)準(zhǔn)樣照對(duì)比，評(píng)出織物起球等級(jí)。
馬丁代爾型磨損儀的特點(diǎn)是:試樣織物裝在試樣夾頭上與裝在磨臺(tái)上的同一織物進(jìn)行磨擦。試樣繞軸心自由轉(zhuǎn)動(dòng)，試樣夾頭與磨臺(tái)相對(duì)運(yùn)動(dòng)的軌跡為李沙茹圖形，相對(duì)運(yùn)動(dòng)速度為45～48r/min對(duì)各種不同織物，在磨料.上的壓力均為196cN(200gf)等干磨頭自重。此儀器適用于毛織物及其他易起球的織物，對(duì)機(jī)織物更為適宜。但不適用于厚度超過(guò)3mm的織物，因這類織物裝不進(jìn)試樣夾頭。
