紗線張力儀
發布時間：2018-09-27 15:01
在紡織加工過程中,紗線張力是一個十分重要的參數。張力的大小和穩定直接關系到產品質量、生產效率以及后續加工的順利進行。張力過大,會使紗線彈性伸長,強力受到損失,增加斷頭;張力過小,會影響卷裝成形。此外由于紗線張力不是一個恒量,而是一個波動量,因此有必要對紗線張力進行動態測試。
紗線張力檢測系統的研制,特別是對動態張力的檢測,歷來是紡織業一直探討的問題。隨著器件集成化、信息數字化、控制智能化技術的發展,國內外的紗線張力檢測儀器已有較大發展,功能及自動化程度均有提高。但總體說來,無論是國產或進口的儀器,都不能很好地解決實際生產中的紗線張力檢測問題。本文提出的采用非接觸式新型圖像傳感器測量細紗機的紗線張力技術,解決了測量環錠紡紗張力的技術問題,具有很大的使用價值。

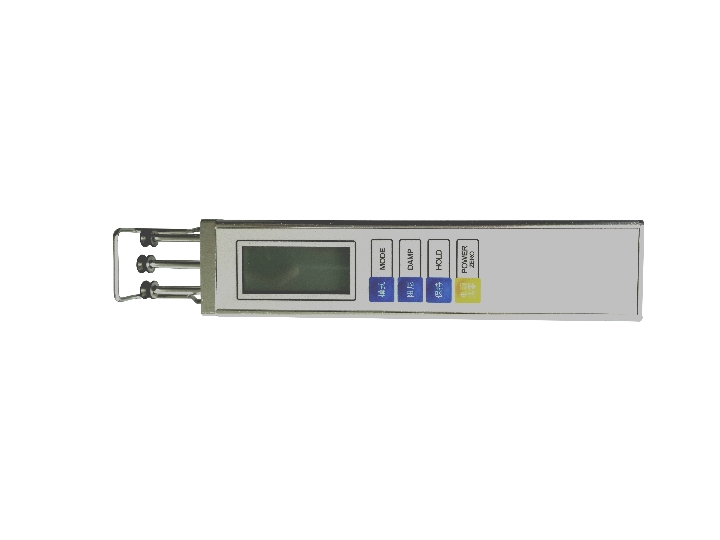

DTM200紗線張力儀用于各種毛、麻、絲、化纖及金屬拉絲、玻璃纖維和光導纖維等產品的靜、動態張力檢測，為提高紗線質量和產品服用性能提供可靠的依據。
儀器用途：
用于各種柔性線材動態張力的測量，配有數字顯示裝置，活動夾紗裝置，可隨身攜帶進行檢測。
儀器特點：
具有測量精度高、穩定性好，體積小操作簡單，零位自動跟蹤，滿度自動校準，超載保護，低壓顯示，并能顯示每次檢測中的最大值、最小值、平均值等。
技術參數
1、量程：0-100cN檔 0-200cN檔，測量原理:應變電橋
2、過載保護：200％
3、溫度范圍：10～45℃
4、單位：厘牛(100cN=1N)
5、測量輪偏移量：0.5mm
6、精度：±1％FS或±1數字
7、殼體材質：鋁質框架和外殼
8、信號處理：數字式，10位模數轉換器
9、阻尼：可調節電子阻尼(3檔)，移動平均數
10、采樣速率：大約1k HZ(儀器內在頻率)
11、顯示刷新速率：大約2次/秒
12、顯示：4位液晶顯示，12.7mm高
