影響紗線拉伸斷裂強(qiáng)度的主要因素
1．纖維的性能
(1)纖維的長(zhǎng)度：長(zhǎng)度短于2Lc(Lc為滑脫長(zhǎng)度)的纖維，將使紗線強(qiáng)度隨著其含量的增加而下降。如棉纖維短絨率平均增加1%，紗線拉伸斷裂強(qiáng)度下降1%—1．2%。

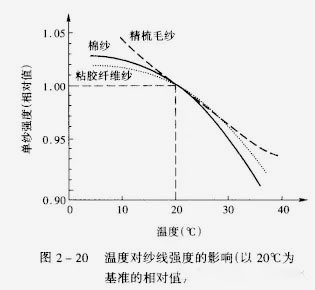

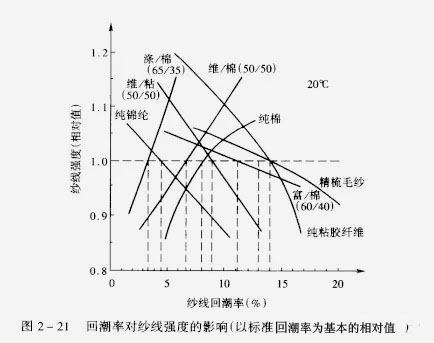

(2)纖維的強(qiáng)度：纖維的相對(duì)強(qiáng)度越高，紗線的強(qiáng)度也越高。同時(shí)，影響纖維強(qiáng)度的各項(xiàng)因素同樣會(huì)表現(xiàn)在紗線上，但因和紗線結(jié)構(gòu)有關(guān)，影響又不完全相同。幾種不同紗線的強(qiáng)度受溫度和回潮率的影響，如圖2—20、圖2—21所示。



(3)纖維的細(xì)度：纖維較細(xì)，較柔軟，在紗中互相抱合就較緊貼，滑脫長(zhǎng)度可能縮短，紗截面中纖維根數(shù)可能較多，使纖維在紗內(nèi)外層轉(zhuǎn)移的機(jī)會(huì)增加，各根纖維受外力比較均勻，因而成紗強(qiáng)力提高。
(4)其他：纖維的表面性能、卷曲、均勻性、韌性模量等都會(huì)對(duì)紗線拉伸斷裂強(qiáng)度構(gòu)成影響。
2．紗線的結(jié)構(gòu)

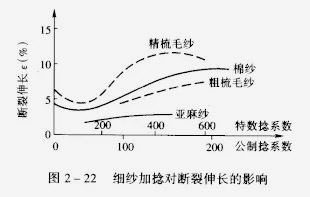

傳統(tǒng)紡紗紗線的結(jié)構(gòu)對(duì)拉伸特性和其他特性的影響也是很大的。除了紗線中纖維排列的平行程度、伸直程度、內(nèi)外層轉(zhuǎn)移次數(shù)等之外，最重要的影響因素是紗線的捻度。傳統(tǒng)紡紗的紗線，隨著捻度增加，開始強(qiáng)度上升，當(dāng)捻度達(dá)到一定程度時(shí)又下降，極大值處是臨界捻度(捻系數(shù))。傳統(tǒng)紡紗紗線加捻對(duì)斷裂伸長(zhǎng)的影響，如圖2-22所示。

股線捻向與單紗捻向相同時(shí)，股線強(qiáng)力隨捻度增加逐漸上升而后下降，其規(guī)律與單紗加捻時(shí)相似。股線捻向與單紗捻向相反時(shí)，開始合股反向加捻使單紗退捻而結(jié)構(gòu)變松，強(qiáng)度下降，但繼續(xù)加捻時(shí)，紗線結(jié)構(gòu)又扭緊，而且由于纖維在股線中的方向與股線方向的夾角變小，提高了纖維張力在拉伸方向的有效分力，股線反向加捻后，單紗內(nèi)外層張力差異減小，外層纖維的預(yù)應(yīng)力下降，使承擔(dān)外力的纖維根數(shù)增加。同時(shí)，單紗中的纖維，甚至是員外層的纖維，在股線中單紗之間被夾持，使紗線外層纖維也不易滑脫而解體。因而股線強(qiáng)度增加，比合股單紗強(qiáng)度之和還大，達(dá)到臨界值時(shí)，甚至為單紗強(qiáng)度之和的1．4倍左右，如圖2—23所示。

3．影響紗線拉伸新裂強(qiáng)度的外因
主要是溫、濕度、試樣長(zhǎng)度、測(cè)試速度及測(cè)試儀器的類型。這些因素對(duì)紗線拉伸斷裂強(qiáng)度的影響與纖維相同。紗線在特殊情況下需要快速試驗(yàn)時(shí)(試樣沒有經(jīng)調(diào)濕處理，直接進(jìn)行測(cè)試)，測(cè)得的強(qiáng)力值須經(jīng)過修正，計(jì)算式為：
