透氣性能測試儀
發布時間：2018-06-19 10:23
透氣性能的測試原理：空氣垂直透過織物,在織物的正反面形成一定的壓差, 測定某一壓差下單位時間內透過織物的空氣量, 即為此織物的透氣率。那么，透氣性測試標準有哪些不同呢？
目前,常用透氣性測試標準主要有ASTM D737-1996《紡織品透氣性測試方法》, ISO9237-1995《紡織品織物透氣性的測定》, GB/T5453- 1997《紡織品織物透氣性的測定》和JISL1096-1999《紡織品透氣性測試方法》。其中, GB/T 5453- 1997等效于ISO9237-1995。
JISL1096-1999分為A法和B法,A法采用弗雷澤型(Frazir)透氣度測試儀,壓差為125 Pa, 測量5次求平均值;B法采用格利型(Gurley)透氣度測試儀,測量在特定壓差下,300mL空氣透過織物所用的時間,透氣率用時間來表達,單位為秒,此法適用于毛織物。由于JISL1096要求采用特定的儀器, 因而在日常品質檢測中并不常用。

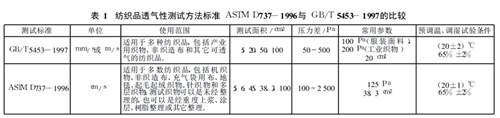

常用的紡織品透氣性測試方法為ASTM D737-1996和GB/T5453-1997。下面對這兩種測試方法進行比較，見表1。
因?yàn)槁鈺?huì)影響織物透氣性的測試結果,所以各測試標準中均提到了預防漏氣的措施,要求使用試樣夾具和橡膠墊圈。橡膠墊圈多次使用后易老化變形,從而影響測試結果,應棄用。試樣夾具適用于針織物或易與測試頭相黏的織物,不適用于厚重或硬挺織物，當測試織物正反面的透氣性存在差異時,壓力小的一面應朝下,以防漏氣。若想獲得精確的織物透氣量, 可將不透氣蓋板蓋住試樣,分別測定漏氣量和透過織物的氣流量。
YG461-III型數字式織物透氣量?jī)x用于測試各種平面材料如：針織物、機織物（包括緊密涂層織物）、無紡布、紙張，造紙毛氈，玻璃纖維，空氣濾清器和泡沫等多種材料的透氣性，進行快速、精準地測試。
適用標準：
GB/T5453，GB/T 13764，ASTM D737，ASTM D3574，ISO9237，AFNORG07-111，BS5636，DIN53887，JISL1096-A及其他各國標準。
儀器特點：
1、能準確檢測各種試樣的透氣性能，臺差小，精度高。
2、操作簡便，大幅縮短測試時間。
3、觸摸屏控制，中文拼音輸入更直觀。
4、友好的人機交互界面，一目了然，讓使用者快速掌握操作。
5、數據端口：可以連接外置存儲卡，導出數據，不用擔心數據遺失。
6、測試結果的評估系統，自動計算，打印輸出。
技術指標：
1.測試范圍：0.2-11838mm/s
2.測量單位：mm/s, cfm, cm3/cm2/s, L/m2/s,L/dm2/min,m3/m2/min
m3/m2/h,dm3/s at 25cm2等
3.測量時間：8-15秒
4.測量方式：自動定壓
5.測試精度：≤±2%
6.測試壓力：0-500pa 0-5000pa
7.測試面積：5㎝2、 20㎝2、50㎝2、 100㎝2
Ф50mm（≈19.6cm2）Ф70mm（≈38.5cm2）
8.數據端口：Usb選配
9.電源及功率：220V±10%，50Hz， 1200W
10.外形尺寸：420×800×1000mm（寬×高×長）
11.重量：150kg
