1. 織物材料對透氣性的影響
選用組織結構和厚度相似的棉、麻、羊毛、尼龍 、滌綸五類織物 ,分別采用 YG(B)461型數字式織物透氣儀按 GB/T5453— 1997測試透氣性 (下同 ), 結果見表1

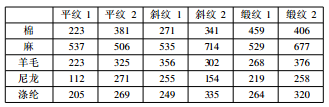

表 1 織物材料對透氣性的影響 /(mm/s)
由表 1可知, 織物材料是影響透氣性的主要因素之一 �？傮w上 ,棉 、麻、羊毛等天然纖維和蛋白質纖維織物的透氣性好于尼龍和滌綸等合成纖維織物。
2. 織物組織結構對透氣性的影響
織物組織結構也是影響織物透氣性的一個重要因素。由表 1可知,不同組織結構的織物, 其透氣性關系為:透孔織物 >緞紋織物 >斜紋織物 >平紋織物。這是因為平紋織物經緯線交織次數最多, 紗線間孔隙較小, 透氣性也較小;透孔織物紗線間空隙較大, 透氣性也較大。由于織物組織結構與密度的變化, 引起浮長增加時,織物的透氣率也隨之增加。當織物的經緯紗紗支不變 ,經密或緯密增加, 織物的透氣性下降;織物密度不變,而經緯紗細度減小,織物的透氣性增加。一定范圍內, 紗線的捻度增加, 紗線單位體積重量增加,紗線直徑和織物緊度降低,織物的透氣性提高。
3. 加工方式對透氣性的影響
選用同一規格的純棉平紋織物 (11.7 tex×11.7tex315根/10 cm×267根/10 cm),對其分別進行柔軟、液氨柔軟、免燙、液氨免燙、液氨潮交聯和三防等后整理,比較不同整理方式對織物透氣性的影響 ,結果見圖1

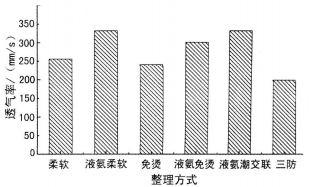

圖 1 整理方式對透氣性的影響
由圖 1可知,液氨整理可以提高織物的透氣性, 液氨潮交聯織物的透氣性最好;普通柔軟和免燙整理的透氣性相對較差。液氨柔軟和液氨免燙織物的透氣性比相應的柔軟和免燙織物提高 20%。這是因為棉織物經液氨整理后, 纖維變細, 中空腔管和孔洞空隙變小,扁帶狀扭曲減少 , 纖維變細 , 使織物的透氣量上。三防整理織物的透氣性最差, 這是因為三防整理將防水防油整理劑涂覆在織物表面 , 并與纖維發生化學反應 ,在紗線表面交聯成膜 ,阻止水 、油進入纖維內部或纖維之間的同時 ,也減小了空氣對織物的透過量。
