織物透氣性測量儀
發布時間：2018-01-25 09:47
引言：氣體分子通過織物的性能稱為織物的透氣性，是織物透通性中最基本的性能。透氣性影響織物的穿著舒適性，如隔熱、保暖、透通、涼快。影響織物的使用性能，如降落傘、安全氣囊、船帆、熱氣球、熱氣艇等的密閉與透氣的有效性。因此，對織物透氣性的認識和表征極為重要。
1.織物的透氣性及其表征
織物的透氣性是織物透通性的一種，反映織物對氣體“ 粒子”導通傳遞的性能。織物的透氣性常以透氣率表示，它是指一定壓力差條件下，在單位時間內通過織物單位面積的空氣量。
2. 影響織物透氣性的因素
(1)織物結構
當織物的緊度保持不變，織物的透氣率隨著經緯紗排列密度的增加或紗線密度的增加而降低。在一定范圍內，紗線的捻度增加，紗線的直徑和緊度降低，則織物的透氣性增強。從織物的組織方面，在相同的排列密度和緊度的條件下，透氣性強弱排序?yàn)槠郊y<斜紋<緞紋<多孔組織。體積分?jǐn)?shù)越大的織物，透氣性越差。
(2)纖維性質及紗線結構
纖維的回潮率對透氣性有明顯影響。如毛織物隨回潮率的增加，透氣性顯著下降，是由于纖維徑向膨脹的結果。大多數異形纖維織物比圓形截面纖維織物具有較好的透氣性。纖維表面形狀和截面形態，都會因形態的阻擋物和比表面機的增加，導致氣流流動的阻力增大。故纖維越短，剛性越大，產品毛羽概率越大，形成的阻擋和通道變化越多，故透氣性越差。
紗線的結構越緊密，紗線內通透越小，而紗線間的通透越大。紗的捻度與光潔對通透有利。
(3)環境條件
當溫度一定時，織物透氣量隨相對濕度的增加呈下降趨勢。這是由于纖維吸濕膨脹使織物內部空隙減小，且部分水分會堵塞通道。
當相對濕度一定時，織物的透氣量隨環境溫度的升高而增加。因?yàn)楫?dāng)環境溫度升高，一方面使氣體分子的熱運動加劇，導致分子的擴散，使透通能力增強。另一方面織物整體的熱膨脹，使織物的透通性的得到改善。
當溫度和相對濕度不變時，織物兩面的氣壓差的變化也會影響織物的通氣率，并且是非線性的。因?yàn)闅鈮翰钤酱螅ㄟ^織物孔隙的空氣流速越快，所產生的氣阻越大，一方面會引起織物的彎曲變形，產生伸長，增加孔洞，另一方面-會壓縮纖維集合體的狀態和排列，導致孔洞減小、織物密度增加。這兩者對透氣率的影響是相反的，因此在實際測量的過程中應確定一干擾小的氣壓差，作為恒定的測試條件。
3.織物透氣性的測試標準
(1)概述：目前常用于透氣性測試的標準有：ASTM D737《紡織品透氣性測試方法》，ISO 9237《紡織品織物透氣性測試方法》，GB/T 5453《紡織品織物透氣性的測試》和JIS L1096《紡織品透氣性測試方法》。
JIS L1096分為A法和B法，A法采用弗雷澤型透氣度測試儀，壓差為125Pa測量5次取平均值;B法采用格利型透氣度測試儀，測量特定壓差下300ml空氣透過織物所用的時間。透氣率用時間來表達，單位為s，此法適用于毛織物。由于JIS L1096需要采用特定的儀器，因而在日常品質檢測中并不常用。

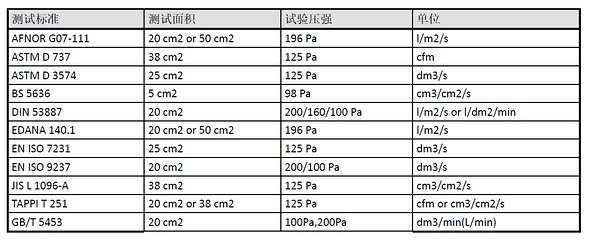

各標準之間的試驗條件對比如下表：
(2)測試原理：
織物透氣儀由腔Ⅰ，腔Ⅱ和排氣風扇組成。(元件上可做改動，但必須使織物的正反兩面產生壓差)。當排風扇轉動時，空氣會透過織物進入各腔內。腔Ⅰ，腔Ⅱ之前有一圓孔，空氣通過時會使兩個腔產生一個壓差，可由壓差計2讀的。試樣兩面的壓差可由壓差計1讀取。
織物透氣儀原理圖
壓力計1的壓差一定的情況下，通過織物試樣的流體流量與氣孔直徑的平方成正比，且與壓力計2中的壓差有一定關系。當已知?dú)怏w孔徑和壓差時，便可計算出通過織物空氣流量。
實際的儀器設計中可以略去腔Ⅱ，這一種測試原理圖可參見ASTM D3574《軟質泡沫聚合材料的標準測試方法》。儀器由壓力計(或壓差計)、空氣流量計、鼓風機、真空箱及電壓控制裝置組成。
4.織物透氣性的測試儀器——SG461-III型數字式織物透氣量儀
SG461-III型數字式織物透氣性測量儀儀用于測試各種平面材料如：針織物、機織物（包括緊密涂層織物）、無紡布、紙張，造紙毛氈，玻璃纖維，空氣濾清器和泡沫等多種材料的透氣性，進行快速、精準地測試。
適用標準：
GB/T5453，GB/T 13764，ASTM D737，ASTM D3574，ISO9237，AFNORG07-111，BS5636，DIN53887，JISL1096-A及其他各國標準。
儀器特點：
1、能準確檢測各種試樣的透氣性能，臺差小，精度高。
2、操作簡便，大幅縮短測試時間。
3、觸摸屏控制，中文拼音輸入更直觀。
4、友好的人機交互界面，一目了然，讓使用者快速掌握操作。
5、數據端口：可以連接外置存儲卡，導出數據，不用擔心數據遺失。
6、測試結果的評估系統，自動計算，打印輸出。
技術指標：
1.測試范圍：0.2-11838mm/s
2.測量單位：mm/s, cfm, cm3/cm2/s, L/m2/s,L/dm2/min,m3/m2/min
m3/m2/h,dm3/s at 25cm2等
3.測量時間：8-15秒
4.測量方式：自動定壓
5.測試精度：≤±2%
6.測試壓力：0-500pa 0-5000pa
7.測試面積：5㎝2、 20㎝2、50㎝2、 100㎝2
Ф50mm（≈19.6cm2）Ф70mm（≈38.5cm2）
8.數據端口：Usb選配
9.電源及功率：220V±10%，50Hz， 1200W
10.外形尺寸：420×800×1000mm（寬×高×長）
11.重量：150kg
