沸水收縮測試步驟
發(fā)布時(shí)間：2018-05-28 12:22
一.原理 在規(guī)定條件下用熱處理介質(zhì)(沸水或干熱空氣)處理試樣,測量處理前后試樣長度的變化, 計(jì)算其對原試樣長度的百 分比,由此得到熱收縮率.
二.樣品準(zhǔn)備
搖取絞絲的預(yù)加張力（0.100.002）CN/DTEX,FDY 為0.050.01 cn/dtex
在縷紗測長機(jī)上搖取試驗(yàn)用絞絲。根據(jù)表形絲的名義線密度確定絞絲的總線密度，按式（1）計(jì)算實(shí)驗(yàn) 用絞絲的圈數(shù)。圈數(shù)的計(jì)算結(jié)果均按GB/T8170 的規(guī)定修約到整數(shù)。
N=絞絲設(shè)定總線密度/2*名義線密度
N——試驗(yàn)用絞絲的圈數(shù)
試樣線密度400DTEX 時(shí)，設(shè)定絞絲的總線密度為2500 獨(dú)特系，搖取絞絲的圈數(shù)N 見表1。

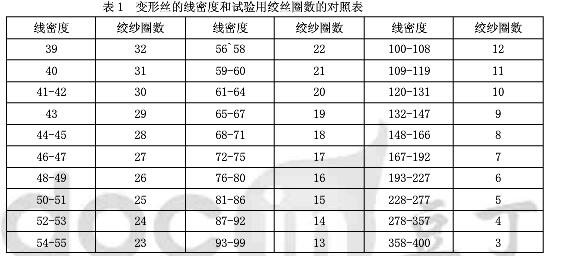

表1 變形絲的線密度和試驗(yàn)用絞絲圈數(shù)的對照表
線密度》400DTEX時(shí)，設(shè)定絞絲總線密度為10000DTEX，絞絲的圈數(shù)計(jì)算。
一、開機(jī)順序（關(guān)機(jī)相反）打印機(jī)—顯示器—機(jī)器主機(jī)—電腦主機(jī)
二、測試步驟
1、單擊“TESTINGORDER”，出現(xiàn)該對話框，進(jìn)入GROUP（S）中選擇所需測試條件。
2、設(shè)置GROUP里的參數(shù)：
BATCH NO（機(jī)器批號）
POERATOR （操作者）
MACHINED （定位號）
YARN COUNT （線密度）
NR。OF PACKAGES （測試樣品數(shù)）
NR。SKEINS/PACKAGE （每個(gè)樣品的測試數(shù)）
3、設(shè)置TEST里的參數(shù)： COUNT RELATED FORCE ：LENGTH 1g1. 1g2(丹尼數(shù)拉力為2cn/tex)
LOADING SPEED (測試速度為500mm/min)
LOADING PERIOD (加荷重停滯時(shí)間為30sec)
4、參數(shù)設(shè)置好點(diǎn)擊END結(jié)束該畫面，回到INSERT NEXT MAGAZIN 畫面即可放入紗架進(jìn)行煮前測試，
測試完畢會自動打印，將測過的絲放到沸水鍋中（溫度為98 度）煮30 分鐘，取出滴水10 分鐘，
然后放在烘箱中（溫度為55 度）烘半個(gè)小時(shí)，之后再平衡1 小時(shí)。

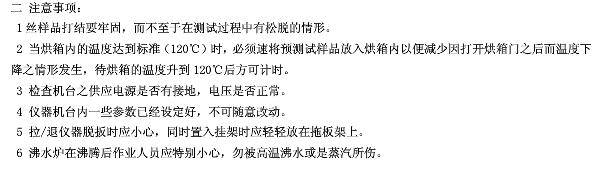

5、進(jìn)行煮后測試，則選擇TESTINGORDER SHPINKAGETEST（2CYCLE）即可。 當(dāng)烘箱內(nèi)的溫度達(dá)到標(biāo)準(zhǔn)（120）時(shí)，必須速將預(yù)測試樣品放入烘箱內(nèi)以便減少因打開烘箱門之后而溫度下降之情形發(fā)生，待烘箱的溫度升到120后方可計(jì)時(shí)。
儀器推薦：
DDY6506變形絲卷曲收縮率測試儀
一、技術(shù)參數(shù)：
DDY6506變形絲卷曲收縮率測試儀依據(jù)GB/T6506—2001《合成纖維變形絲卷縮性能試驗(yàn)方法》用于手動測定變形絲試樣的卷曲收縮率，卷曲模量，卷曲穩(wěn)定度等指標(biāo)。
二、儀器配置：
1、框式樣品架
①．雙面可掛30絞樣絲，上有30個(gè)雙向2.5CN的圓盤重錘，可在32#鋼絲軌道上滑動。
②．有升降裝置，其升降高度為380-550mm。
③．樣品架尺寸：450*80*400mm
2、測量裝置
①．裝有6根測量直尺0-700mm,測量直尺上裝有3個(gè)夾持器及3個(gè)掛絲鉤，其中一組掛鉤配2.5CN游碼重錘一個(gè)。
②．測量裝置尺寸：420*320*820mm
3、測量重錘：
負(fù)荷重錘：2.5CN 30個(gè)
測量重錘：25CN一個(gè)，500CN一個(gè)，2500CN一個(gè)，25CN，500CN上有標(biāo)尺。
4、重錘砝碼精度：參照四等砝碼要求檢定。
