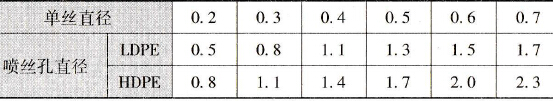

由表6-27可知，不同塑料品種有不同的孔徑。對于同一原料，拉伸比固定，孔徑增大時單絲的直徑也增大。增大噴絲孔直徑雖可提高產量，但是，若孔徑太大則拉伸比也要隨之增大，卷取速度也要相應加快，甚至無法進行操作。噴絲孔的直徑常為0. 8mm、0.9mm、1. 0mm（有時孔徑也達2.3mm）。噴絲孔需要精密準確地加工孔徑，(dk)的機加工的誤差為0. 002mm。
噴絲孔的孔數為12~ 60個，布孔方式為單圓圈排列，如果多于80個孔，則要排成兩個或三個圓。對于不需要分絲的單絲，其孔數可增加到100個以上。
各孔的孔徑、各孔的中心距、孔的平直部分的長度均要相等。否則在噴絲過程中易產生斷絲或絲的粗細不均。熔體料的入口角與大孔進入小孔的入口角一般取60°為好。噴絲板的直徑不能過大，否則，就會引起表面溫度不一致，造成熔體分布不均勻，使得各單絲間直徑波動較大。
噴絲板孔徑測量儀器
之前碰到過一個客戶，他正面臨難題。家里新做的噴絲板上有一個孔的孔徑偏大，導致紡絲偏粗。另一塊噴絲板上的幾個孔的孔徑又偏小，導致紡絲偏細。客戶亟待把這幾個孔找出來然后堵住，可是家里的手動噴絲板檢測儀卻無法檢測出來，所以客戶需要一臺帶測量軟件的噴絲板檢測儀。
全自動噴絲板鏡檢儀（檢測儀）用于全自動檢測圓形、方形、長方形等多種形狀和規格的噴絲板，紡絲板，紡口板等模具孔形狀、尺寸大小以及是否阻塞的專用檢測儀器。根據模具的形狀、大小、噴絲孔的布置情況，可在縱、橫向有效范圍內檢查任意一孔的檢測要素。
【檢測項目】
1.孔污垢值、孔磨耗、孔最大最小直徑、孔圓度、孔面積、孔周長。測試數據在合格范圍的噴絲孔顯示“綠色”，不合格的顯示“紅色”。對孔的上述幾個參數作出判斷，即所檢測的微孔狀態是否符合設定的范圍，并有紅或綠色標注。
2.具有雙界面，圖形界面和數據界面。數據界面能完整顯示孔污垢值、孔磨耗、孔最大最小直徑、孔圓度、孔面積、孔周長、紡孔長度、紡孔內壁污垢。在紡孔影像圖形界面中，能直觀看到實時檢查的孔的真實情況。
3.具有孔徑測量功能，可作噴絲板出絲檢驗依據。并且能夠?qū)γ恳粔K噴絲板的歷史數據進行追述，控制噴絲板/紡絲板的品質。
【儀器主要技術參數】：
1.檢測項目：微孔面積，磨損量，污垢，特殊異型孔尺寸
2.檢測速度：0.2-0.8秒/孔（速度根據孔距而定）
3.檢測精度：±0.01mm
4.可檢測微孔的范圍：0.1mm-5mm
5.噴絲板一次最多檢測個數：視噴絲板具體尺寸而定
6.運動控制單元：三軸機器人，采用伺服電機和進口絲桿
7.相機：采用140萬像素高速黑白相機，噪聲小無拖影
8.光源：采用上下兩個光源，通過控制光源實現不同檢測功能
9.鏡頭：采用進口連續變倍鏡頭，畸變小，檢測精度高
