織物拉伸強力

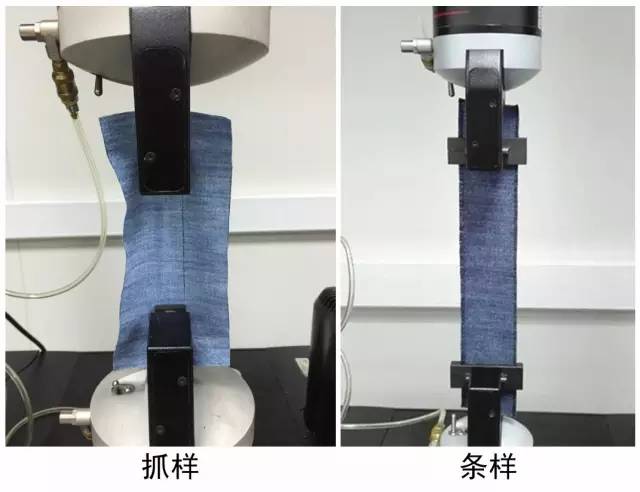

常見的測試方法分為條樣法和抓樣法兩種，其中條樣法以其能否拆邊而分為拆紗條樣和剪割條樣。
1.條樣試驗：將一定尺寸的試樣扯去邊紗到規定的寬度（一般5cm）后，試樣整個寬度被夾持器夾持，整體受力的一種織物拉伸試驗。對部分非織造布、涂層織物及不易扯邊紗的織物則切割到規定的寬度后試驗。
2. 抓樣試驗：試樣寬度方向的中央部位被夾持器夾持的一種織物拉伸試樣。
原理：兩種方法均是以恒定的速度拉伸至試樣至斷脫，記錄斷裂強力。
織物斷裂機理：織物經拉伸后，紗線先由屈曲轉向伸直，然后紗線伸長變細，織物變薄，直至有紗線（最弱的）達到斷裂伸長，進而紗線逐根斷裂，致使織物斷裂。
由于在拉伸過程中，紗線交織點處產生擠壓，使交織點處的切向滑動阻力增大，降低了紗線強伸性不勻，所以兩系統紗線交織點越多，浮長越短，一定程度上有助于織物強力的增加。當然，經緯密度、紗線強度對織物強力的大小也有直接影響。

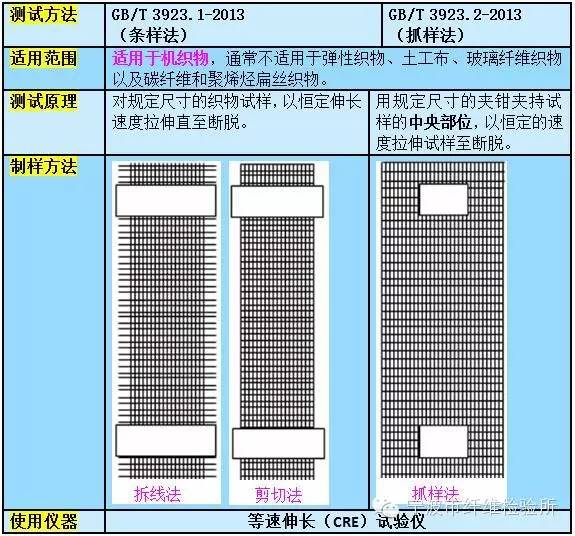

國家標準斷裂強力的測試方法分為2個部分：
1：GB/T 3923.1-2013斷裂強力和斷裂伸長率的測定（條樣法）
2：GB/T 3923.2-2013 斷裂強力的測定(抓樣法)
織物拉伸彈性

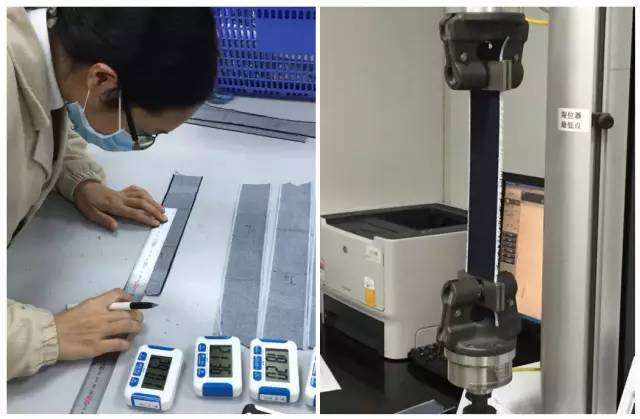

原理：織物經定伸長或定力的拉伸，產生形變，經規定時間后釋去拉伸力，使其在規定時間回復后測量其殘留伸長，據此計算彈性回復率和塑性變形率，以表征織物拉伸彈性。
注：塑性變形是指織物在一定外力作用下產生形變，撤去外力后不能恢復原狀的部分。
有人說拉伸彈性的標準那么多，參數各有不同，全是文字實在太繞了，什么定力定伸長，什么殘余、總伸長，分分鐘鐘被繞暈了，為了大家更好的理解，現將拉伸基本原理圖展示如下，萬變不離其宗。

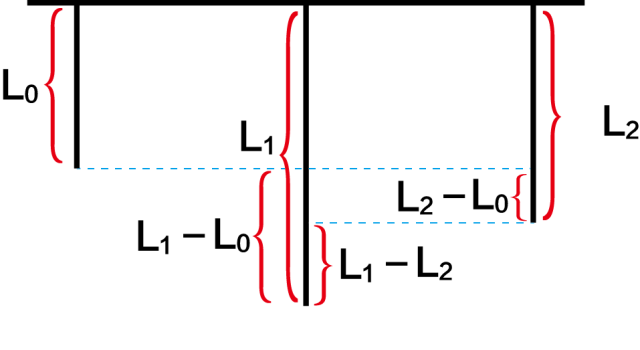

L0：樣品原始長度
L1： 樣品在最大負荷下的長度
L2：樣品拉伸至最大伸長后放置一段時間回復后剩余長度。
L1-L0：樣品總伸長
L1-L2：樣品總回復
L2-L0：樣品實際伸長
最大伸長率：樣品在最大負荷下的伸長與原始長度的比值。
最大伸長率= (L1-L0) / L0 ×100%
殘余伸長率（塑性變形率）：樣品拉伸至最大伸長后放置一段時間實際伸長與原長的比值。
殘余伸長率=(L2-L0) / L0 ×100%
回復率：樣品總回復與總伸長的比值
回復率：(L1-L2) / (L1-L0) ×100%
