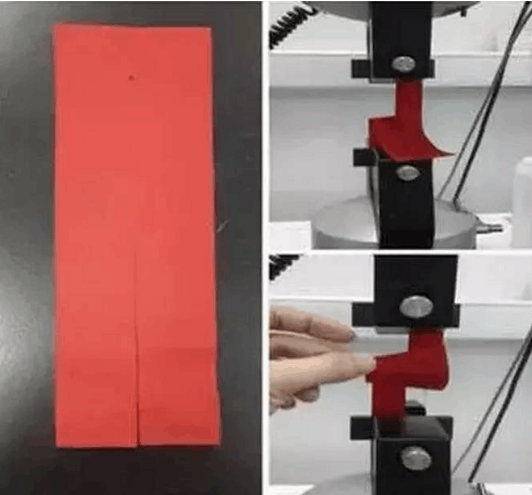

撕破強(qiáng)力最常用的測(cè)試方法有兩種：沖擊擺錘法和褲形試樣法。 沖擊擺錘法撕破強(qiáng)力的測(cè)試是將試樣固定在夾具上，把試樣切開一個(gè)切口，釋放處于最大勢(shì)能位置的擺錘，可動(dòng)夾具離開固定夾具時(shí)，試樣沿切口方向被撕裂，把撕破織物一定長(zhǎng)度所做的功換算成撕破力。測(cè)試標(biāo)準(zhǔn)為GB/T3917.1—2009《紡織品織物撕破性能第1部分：沖擊擺錘法撕破強(qiáng)力的測(cè)定》。該方法在日常測(cè)試中主要用于牛仔服裝的檢測(cè)。 褲形試樣撕破強(qiáng)力的測(cè)試是夾持褲形試樣的兩條腿，使試樣切口線在上下夾具之間呈直線。開動(dòng)儀器將拉力施加于切口方向，記錄直至撕裂到規(guī)定長(zhǎng)度內(nèi)的撕破強(qiáng)力，通過電子裝置計(jì)算出撕破強(qiáng)力。測(cè)試標(biāo)準(zhǔn)為GB/T3917.2—2009《紡織品織物撕破性能第2部分：褲形試樣（單縫）撕破強(qiáng)力的測(cè)定》。該方法在
日常測(cè)試中主要用于襯衫、男女西服等常規(guī)產(chǎn)品的檢測(cè)。
機(jī)織物接縫處紗線抗滑移

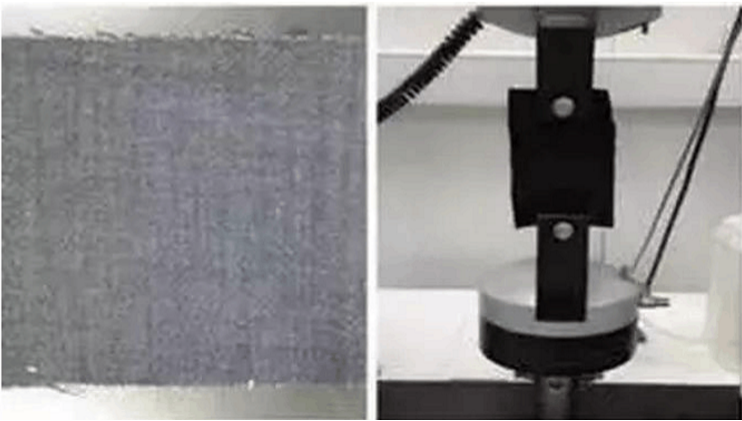

機(jī)織物接縫處紗線抗滑移的測(cè)定是指將矩形試樣折疊后沿寬度方向縫合，然后再沿折痕開剪，用夾持器夾持試樣，并垂直于接縫方向施以拉伸負(fù)荷，測(cè)定在施加規(guī)定負(fù)荷時(shí)產(chǎn)生的滑移量。
日常測(cè)試中，常用的標(biāo)準(zhǔn)為GB/T13772.2—2008《紡織品機(jī)織物接縫處紗線抗滑移的測(cè)定第2部分：定負(fù)荷法》，主要用于常規(guī)機(jī)織面料的測(cè)試。
該項(xiàng)目當(dāng)檢測(cè)到成品服裝的時(shí)候，我們會(huì)按照相應(yīng)的產(chǎn)品標(biāo)準(zhǔn)規(guī)定要求和方法來測(cè)試服裝的接縫處紗線滑移（又叫紕裂程度）。不同的產(chǎn)品標(biāo)準(zhǔn)對(duì)試樣尺寸、定負(fù)荷值、取樣部位、結(jié)果判定都有不同的規(guī)定。比如：
GB/T2664—2009《男西服、大衣》和GB/T2665—2009《女西服、大衣》規(guī)定施加負(fù)荷為
面料：(100±2)N，里料：(70±1.5)N
GB/T18132—2008《絲綢服裝》規(guī)定
面料：克重>52g/m2的施加負(fù)荷(67±1.5)N，克重≤52g/m2或>67g/m2的緞?lì)愂┘迂?fù)荷（45±1.0）N，里料施加負(fù)荷（70±1.5）N。
接縫強(qiáng)力

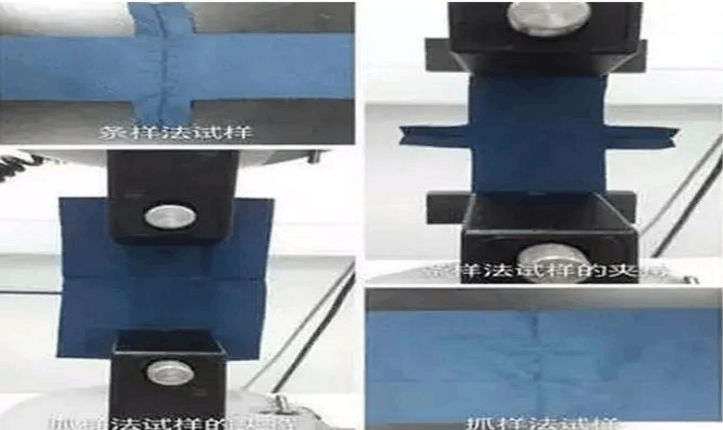

機(jī)織物接縫強(qiáng)力的測(cè)試是對(duì)規(guī)定尺寸的試樣（中間有一接縫）沿垂直于縫跡方向以恒定伸長(zhǎng)速率進(jìn)行拉伸，直至接縫破壞。記錄達(dá)到接縫破壞的最大力值。常見的機(jī)織物接縫強(qiáng)力測(cè)試有如下兩種方法：
GB/T13773.1—2008《紡織品織物及其制品的接縫拉伸性能第1部分：條樣法接縫強(qiáng)力的測(cè)定》和GB/T13773.2—2008《紡織品織物及其制品的接縫拉伸性能第2部分：抓樣法接縫強(qiáng)力的測(cè)定》。
此外，在一些褲子的產(chǎn)品標(biāo)準(zhǔn)中，比如單夾服裝、西褲、水洗整理服裝、牛仔服裝等有關(guān)于褲后襠縫接縫強(qiáng)力的測(cè)試與其他縫的測(cè)試稍有不同。主要測(cè)試過程為在成品褲后襠縫弧形處以切線點(diǎn)為樣本中心取50mm×200mm試樣。設(shè)定儀器隔距為100mm，拉伸速度為100mm/min。將試樣兩端分別夾入夾鉗中，縫線位于兩鉗口線間的1/2處，啟動(dòng)儀器直至縫線斷裂。計(jì)算3個(gè)試樣的平均值，修約至1N。
部分針織產(chǎn)品的接縫強(qiáng)力的測(cè)試是用規(guī)定尺寸的夾鉗將含有一接縫的試樣中間部分夾持，沿試樣接縫水平方向或垂直方向施以恒定伸長(zhǎng)速率的拉伸，直至試樣斷裂。主要測(cè)試方法為FZ/T01031—2016《針織物和彈性機(jī)織物接縫強(qiáng)力及伸長(zhǎng)率的測(cè)定抓樣法》。
頂破強(qiáng)力

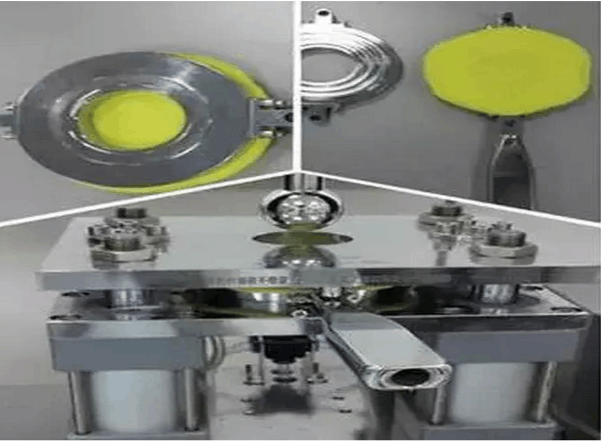

頂破強(qiáng)力的測(cè)試是將試樣夾持在固定基座的圓環(huán)試樣夾內(nèi)，圓球形頂桿以恒定的移動(dòng)速度垂直地頂向試樣，使試樣變形直至破裂，測(cè)得頂破強(qiáng)力。
測(cè)試標(biāo)準(zhǔn)為GB/T19976—2005《紡織品頂破強(qiáng)力的測(cè)定鋼球法》，主要用于針織產(chǎn)品的檢測(cè)。
脹破強(qiáng)力

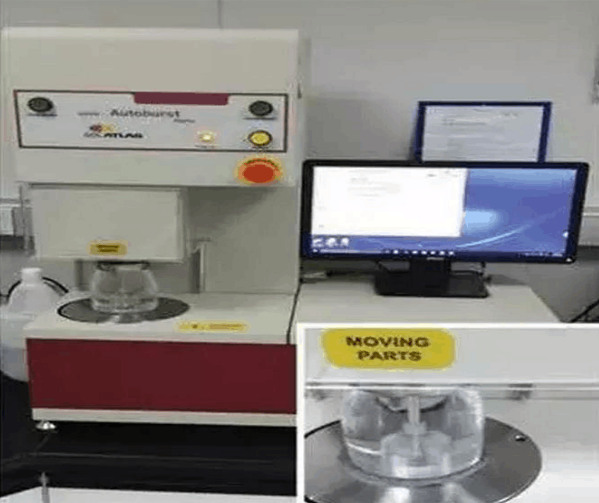

脹破強(qiáng)力的測(cè)試是將試樣夾持在可延伸的膜片上，在膜片下面施加液體壓力，使膜片和試樣膨脹。以恒定速度增加液體體積，直到試樣破裂，可測(cè)得脹破強(qiáng)力和脹破擴(kuò)張度。 測(cè)試標(biāo)準(zhǔn)為GB/T7742.1—2005《紡織品織物脹破性能第1部分：脹破強(qiáng)力和脹破擴(kuò)張度的測(cè)定液壓法》，主要用于毛針織品的檢測(cè)。
強(qiáng)力測(cè)試需注意的要點(diǎn)
首先，試樣的調(diào)濕處理不能忘。所有的強(qiáng)力測(cè)試都要求按照GB/T6529進(jìn)行預(yù)調(diào)濕、調(diào)濕和試驗(yàn)。
其次，選擇試驗(yàn)方法是前提。根據(jù)產(chǎn)品的特點(diǎn)選擇正確的標(biāo)準(zhǔn)及試驗(yàn)方法是前提。
再次，注意取樣的細(xì)節(jié)。選取試樣應(yīng)具有代表性，避開折皺、布邊，取樣位置應(yīng)距布邊150mm以上。每?jī)蓧K試樣不應(yīng)包含相同的經(jīng)紗或緯紗，即采用階梯法取樣。試樣的尺寸、儀器的設(shè)置應(yīng)嚴(yán)格按照標(biāo)準(zhǔn)的要求。
最后，如何判定測(cè)試結(jié)果是否有效很重要。按照標(biāo)準(zhǔn)要求來判斷測(cè)試結(jié)果是否有效，如果舍棄測(cè)試結(jié)果則需要重新取樣進(jìn)行測(cè)試。還應(yīng)記錄試驗(yàn)中發(fā)生的特殊情況。
