土工布測厚儀
發布時間：2018-05-03 15:23
什么是杠桿原理？
簡單的解釋，杠桿原理又稱“杠桿定律”、“杠桿平衡條件”。作用在杠桿上的動力和動力臂的乘積等于杠桿受到的阻力
和阻力臂的乘積。表明利用杠桿工作時可省力，但不能省功。

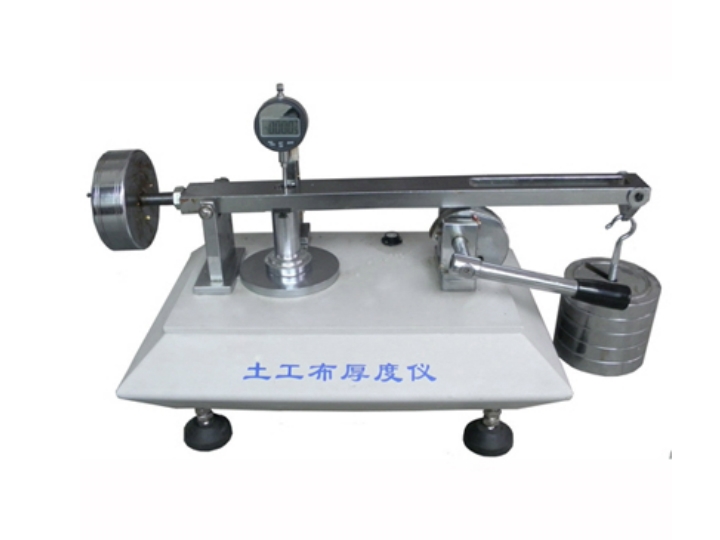

YT060型土工布厚度儀用于土工合成材料和相關產品在不同壓力及規定時間下的厚度的測定。采用杠桿原理，
放大了加壓力臂長度，在有限的空間和有限的砝碼質量條件下，實行了對試樣2kPa、20kPa、200kPa壓力條
件下測試其厚度。
【符合標準】：JTG E50、ISO 9863、GB/T 13761
【技術參數】：
1、壓腳面積：25cm (壓腳直徑：Ф56.42mm)
2、壓腳重量：5N（自重：510.2g）
3、一次壓重：2Kpa（壓腳自重）
4、二次壓重20kPa±0.1kPa（壓腳加壓桿：509.8g）
5、三次壓重200kPa±1kPa（壓腳加法碼：5098.5g
6、百 分 表：0～25, 精度：0.01mm
7、千 分 表：0～10，精度：0.001mm
8、外形尺寸：710×350×330mm
9、重 量：38Kg
【試驗步驟】：
1、測定2KPa壓力下的常規厚度：擦凈基準板和5N的壓塊，壓塊放在基準板上，調整百分表零點。
2、提起5N的壓塊，將試樣自然平放在基準板與壓塊之間，輕輕放下壓塊，使試樣受到的壓力為
2KPa±0.01KPa, 放下測量裝置的百分表觸頭，接觸后開始記時，30s時讀數，精確至0.01mm。
3、重復以上步驟，完成10塊試樣的測試。
4、根據需要選用壓力20KPa±0.1KPa,重復以上步驟，測定20KPa±0.1KPa壓力下的試樣厚度。
根據需要選用壓力200KPa±1KPa,重復1和2步驟，測定200KPa±1KPa壓力下的試樣厚度。
