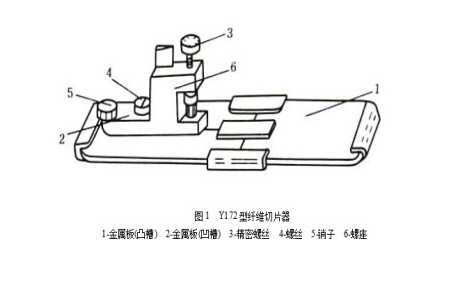

Y172型纖維切片器（如圖1所示）主要有兩塊金屬板，一塊金屬板上有凸舌，另一塊上有凹槽。當兩塊金屬板嚙合時，凸舌頂部與凹槽底部之間留有一定大小的矩形空隙。制作切片時，把適量纖維卡入凹槽，再用鋒利刀片切去金屬板兩面露出的纖維。轉動精密螺絲，矩形纖維束正上方的矩形小推桿前進，將纖維束從金屬板的另一面推出，推出距離的大小（即切片厚度）由精密螺絲控制。若切片厚度小于或等于纖維直徑，則可避免其倒伏。切好后，將切片放在載玻片上，蓋上蓋玻片，放在顯微鏡下觀察，就清晰地看到纖維的截面形態。

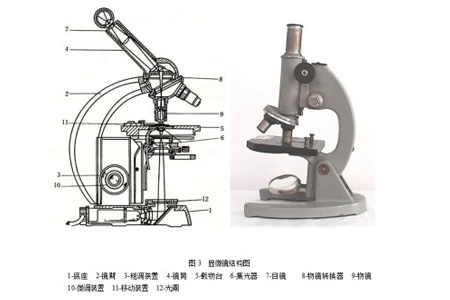

顯微鏡的結構如圖3所示，它主要由底座、鏡筒、目鏡、物鏡、載物臺、光闌、集光器、調焦機構等組成。顯微鏡的總放大倍數等于物鏡放大倍數與目鏡放大倍數的乘積（物鏡、目鏡的放大倍數都標于鏡頭側面）。
