3.調零。根據測量需要，把“量程選擇”開關放在所需測量檔上，掛上上夾持器，按“置零”按鈕，然后調 節“粗調”開關和“細調”電位器，使負荷顯示值為“000” 如果外接記錄儀，則調節“粗細”和“細調” ，使記錄筆指示為 0（以記錄紙為準） 。如果這時負荷顯示值不 為零，則調節主機左側拉手孔內的“數字調零”電位器，使負荷顯示值為“000” 。
圖 14—1 YG001 型單纖維電子強力儀 1負荷顯示 2—伸長顯示 3—指示電表 4—定伸長先擇開關 5—量程選擇波段開關 9—倍率開關 10—測量選擇開關 14—總電源開關 20—上升按鈕 6—粗調波段開關 11—速度方式開關 15—傳感器 7—細調電位器 8—校準電位器 12—速度微調電位器 17—下夾持器 13—下降速度選擇波段開關 16—上夾持器 18—馬達開關 19—置零按鈕 21—停止按鈕 22—下降按鈕 23—上限指示燈 24—測量開關 25—電源指示燈 26—記錄筆 27—記錄紙 31—筆尖開關 28—記錄紙滿度標準電位器 32—電源指示燈 33—電源開關 29—記錄筆調零電位器 34—走紙速度波段開關 30—抬筆手柄 35—走紙速度變換開關
5.掛上二分之一量程的砝碼進行校驗。如 20g 檔，則為 10g 砝碼，數字顯示與記錄筆指示應符合要求，儀器 才可開始使用，否則應重新調零、調滿。
(二） 一次拉伸測試
該儀器的主要試驗項目是一次拉伸試驗，能迅速得出纖維斷裂強力和斷裂伸長值。
試驗方法如下：按上述要求進行校驗后，把“測量選擇”開關，撥至“拉伸”檔，打開電動機開關，按“下 降”按鈕，輕輕拉動上夾持器并迅速松開，觀察儀器下夾持器是否迅速由下降變?yōu)樯仙缡ъ`，則調節主機左 側拉手孔內的帶鎖電位器，保證斷裂自升可靠進行，在纖維實際試驗時如發現在靈敏或失靈可再次調節。一般調 好后下次試驗可不必再調。
根據試驗纖維品種，決定下夾持器下降速度，按照纖維拉伸試驗的規定，要求纖維能在 20 ± 3S 時間內拉斷。
例如：設纖維長度為 10mm,已知該纖維斷裂相對伸長般在 25%左右,現要求纖維在 20s 左右拉斷,則下夾持器 下降速度可以根據下式進行計算:
本機可按兩種方法來選擇下夾持器的下降速度:第一種方法,把"速度方法"開關撥到"定值"檔,這時下夾持器的 下降速度是固定的,按"下降速度選擇"開關所示,分 2~60mm/min 共十一檔。上例中求得下降速度應為 7.5mm/min, 故可把開關放在 8mm/min 檔。此方法操作簡單，效果良好。第二種方法，先把“速度方式”開關撥到“微調” 檔， “倍率”開關撥至×0.01 檔， “測量選擇”開關撥在“伸長停”檔， “伸長”“選擇”開關放在“250”位置， 、 “下降速度選擇”開關放在 5mm/min 檔，調節“速度微調”電位器到適當位置， “置零”后按“下降”按鈕， “伸 長”數碼管開始記數，同時按秒表開始計時，當顯示數達 250，即下降距離為 2.5mm,滿足相對伸長 25%的要求 時觀察秒表用了多少時間,如不符合要求則反復調節電位器,調至下降速度為 7.5mm/min，就可以進行一次拉伸試 驗，此法適用于測試要求高時使用。
試驗時，把“測試”開關關閉，取下上夾持器，然后將纖維夾牢在上下夾持器之間。打開“測試”開關，按 “置零”按鈕，再按“下降”按鈕，這時步進電動機開始轉動，下夾持下移，纖維受力拉伸，直至斷裂。纖維一 拉斷，下夾持器在斷裂自停信號控制下快速自動回升至試驗開始時的位置，為第二次拉伸作好準備。而“負荷” 、 “伸長”數碼管則自動記錄，并保留纖維斷裂時的強力和伸長值。

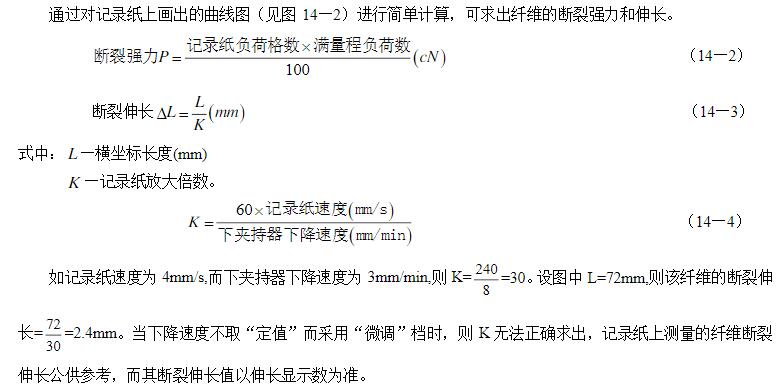

外接記錄儀，可得負荷—伸長曲線，其縱坐標為負荷，橫坐標為伸長。
一次拉伸試驗所得纖維拉伸圖形， 如把原單位 N 和 mm 換算為 N/tex 和伸長百分率， 則該圖形就是纖維應力—應變曲線。
對此圖 14—2 進行分析，不僅可求出纖維斷裂強度和伸長百分率，還可以求出屈服點應力、應變、初始模量 及斷裂比功等。
外接記錄儀注意事項：試驗中，如要取上下夾持器時，應把“測量開關”放在關的位置，當掛上上夾持器， 進行試驗時，把“測量開關”再放在開的位置。
14—2 纖維負荷—伸長曲線
（三）定伸長負荷測試
把測量選擇開關撥至“伸長停”檔。如果進行 10%的定長試驗，可把倍率開關撥到“0×0.01"檔,下降速度根 據需要確定,“伸長選擇”開關“個位”“十位”“百位”放在“100”位置，量程先擇取 10g 檔，按要求進行校 、 、 驗后，夾上纖維，打開電動機開關按“置零”后按“下降”按鈕，當伸長顯示數達 100 時（實際伸長為 1mm） 下夾持器自停，這時負荷顯示值就是纖維在 10%伸長時負荷值。
（四） 初生纖維試驗
需要外接記錄儀作圖，為了提高試驗速度，下降速度可取 60mm/min,伸長倍率可放在 X0.1 檔. 應注意的是,為了保證初生纖維的化學性能穩定,試驗前試樣要進行 8~12h 存放。
（五） 纖維濕態試驗
先裝好濕態試驗附件，水杯中加 2/3 清水，上下夾持器按原來方式夾好纖維，往上移動水杯，使纖維全部浸 入水中。由于上夾持器浸入水后有一定浮力，所以原調好的零點有變化，需重新調節細調電位器，使顯示值為零 （如有張力夾，調到初張力） ，按“下降”按鈕，拉伸纖維。拉斷后，將水杯下移，重新夾裝試樣，以進行第二 次試驗。

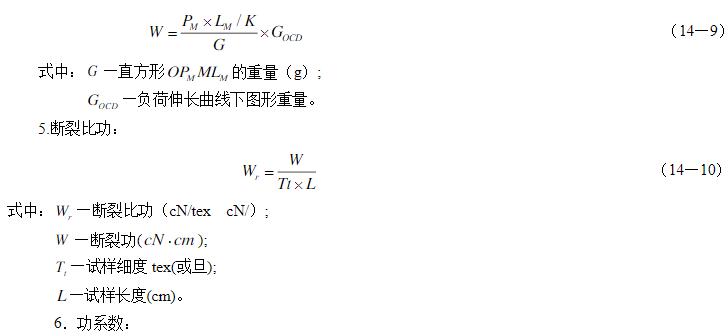

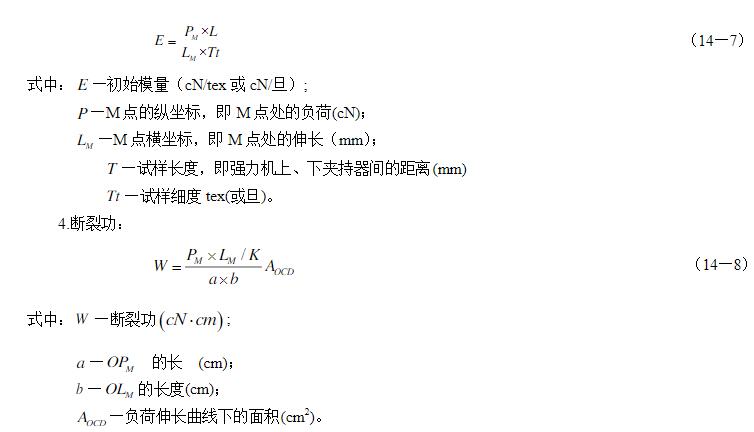

五、指標計算
六、 實驗報告要求
1.記錄：試樣名稱與規格、儀器型號、儀器工作參數、環境溫濕度、原始數據。
2.計算：斷列強度、斷裂伸長率、初始模量、屈服強度、屈服伸長率、斷裂比功、功系數。
