滌綸卷曲性能試驗方法
發(fā)布時間：2018-09-22 16:17
滌綸卷曲性能試驗方法
1、原理：在規(guī)定的負荷下，在一定的受力時間內(nèi)，測定纖維的長度變化，確定纖維的卷曲數(shù)、卷曲率、卷取回復率和卷曲彈性率等性能。
2、按照GB/T6529規(guī)定的紡織品調(diào)濕和試驗用標準大氣，滌綸、腈綸和丙綸纖維試樣的調(diào)濕和試驗用標準大氣：
溫度（20±2）℃ 相對濕度（65±5）% 調(diào)濕時間4h
3、預置夾持距離
預置夾持距離為20mm，纖維名義長度較小時可調(diào)整為10mm.
4、預加張力：F=P*T
式中：F-預加張力負荷，單位為厘牛(cN)
T-試樣的名義線密度，單位為分特（dtex）
P-單位線密度預加張力，單位為 厘牛每分特（cN/dtex）
5、試驗根數(shù)：每個實驗室樣品試驗20根纖維
對確定95%的置信水平時，除已經(jīng)規(guī)定的試驗根數(shù)外，當置信區(qū)間半寬值超過算數(shù)總 平均值的±3.0%，按附錄C的規(guī)定增加試驗根數(shù)。
6、實驗步驟：
a.從已達平衡的樣品中隨機取出20束纖維（卷曲未被破壞），置于絨板上以備測定。
b.從每束纖維中隨機用張力夾夾取一根纖維懸掛于卷曲彈性儀的測力掛鉤上，然后用鑷子將纖維另一端置于夾持器中。
當夾持長度為10mm時，纖維的松弛長度盡可能長。
c.加輕負荷平衡后讀取L0（精確至 0.01mm），夾持距離為20mm時，讀取25mm內(nèi)全部卷曲峰和卷曲谷數(shù)Jai，夾持距離為10mm時，讀取L0內(nèi)全部卷曲峰和卷曲谷數(shù)Jai。
d.加重負荷平衡后記下讀書L1（精確至0.01mm）。
e.保持30s后，去除重負荷，恢復至預置夾持距離，保持2min后，加輕負荷平衡后讀取L2（精確至0.01mm）。

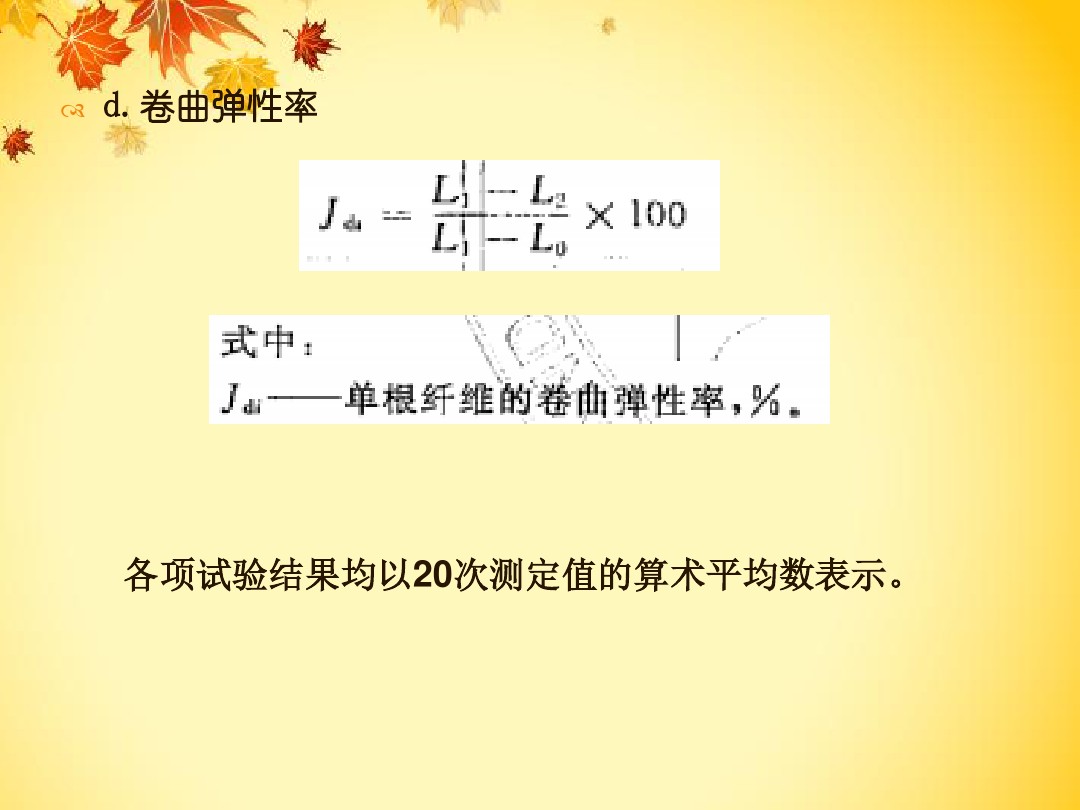

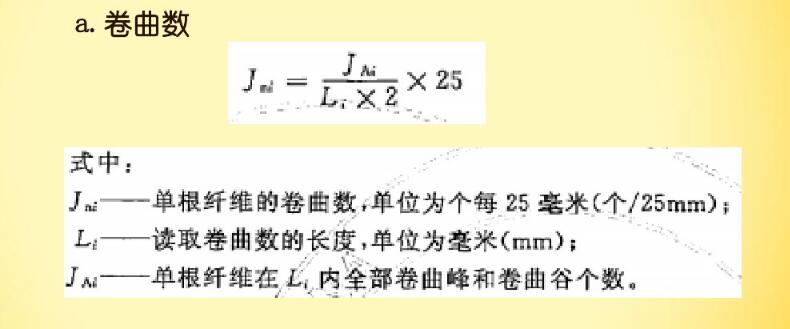

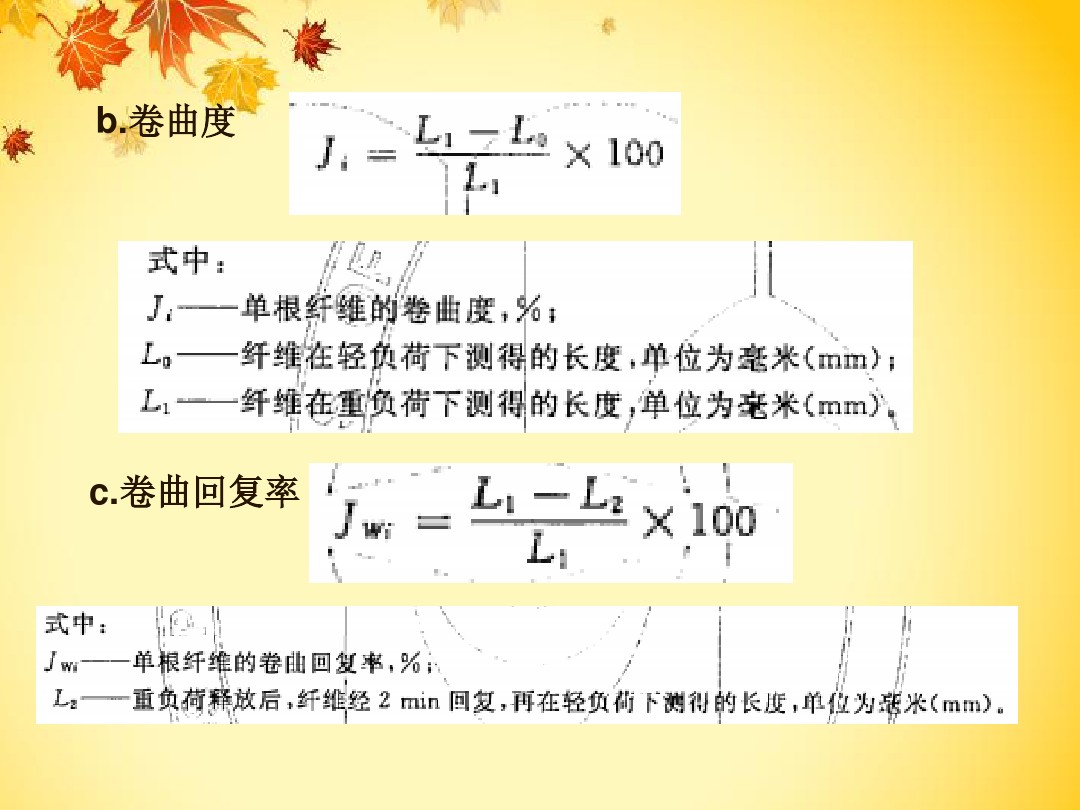

7、結果計算
儀器推薦：YG362B纖維卷曲彈性儀
【儀器用途】：
YG362B纖維卷曲彈性儀采用單片機微機控制實現(xiàn)卷曲彈性儀的智能化，儀器測量系統(tǒng)由張力加載器進行加載，位移長度由步進，電機發(fā)出的脈沖信號通過單片機進行計數(shù)，該儀器能夠自動測量，顯示并打印纖維纖度為1～22dtex卷曲度、卷曲彈性、卷曲回復率及它們的統(tǒng)計值。
【適用標準】：
GB-T 14338-2008 化學纖維 短纖維卷曲性能試驗方法
FZ/T 50009.3-2007 中空滌綸短纖維卷曲性能試驗方法
FZ-T 50009.4-2007 中空滌綸短纖維膨松性和纖維彈性試驗方法
【主要技術參數(shù)】：
1、加載工具；張力加載器
加載范圍 最小分度值 估計讀數(shù)
0～5.00mN 0.01mN 0.005mN
0～25.00mN 0.05mN 0.02mN
2、初始長度：20.00mm
3、下夾持器行程大于或等于30mm，位移最小示值：0.01mm，位移讀數(shù)誤差小于或等于0.05mm（在10mm范圍內(nèi)）
4、定時分檔：0.5min、1min、2min三檔
5、微型打印機
6、LED燈照明裝置
7、固定視窗放大鏡
8、電源：交流220V 50HZ
