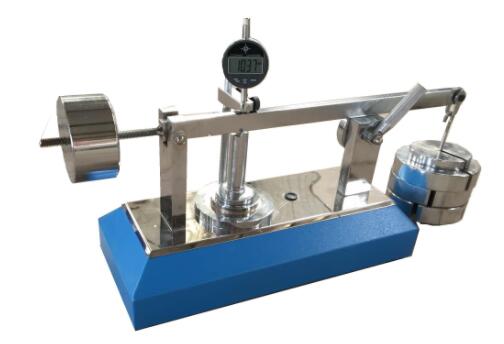

土工布測厚儀用于土工布合成材料在不同的壓力和規定的受壓時間,測試其厚度。采用杠桿原理,放大了加壓力臂長度,在有限的空間和有限的砝碼質量條件下,實行了對試樣2kPa、20kPa、200kPa壓力條件下測試其厚度。



    1.用手提起橫梁，把支架安裝在支架座上，使支架頂起壓板 和掛在壓板右邊的加壓砝碼全部重量。

    2.取出壓板下的可換壓腳，根據測試樣品厚度選擇壓腳型號。 0.5號適應測試土工膜、5號適應測試0.5～5mm厚度范圍的土工布合成材料、10號適應測試5～10mm厚度范圍的土工布合成材料。

    3.選好了可換壓腳，用純凈的軟布擦凈基準板和壓腳面，重 新將壓腳放到基準板上。注意壓腳上的三角刀刃要對準壓板下的倒置V型槽。

    4.選表與安裝：測量土工布選取百分表。（測量土工膜選取千 分表，注：千分表自配）。將其插在表架孔中，表上觸頭碰到可換壓腳上端面的時候，稍微往下移動0.1～0.2mm距離，螺旋鎖緊螺母。然后將其表清零（或校零）。

    5.輕輕提起可換壓腳，將試驗自然平放的插進基準板與壓腳 之間。放下壓腳，使試樣受到壓力為2KPa±0.01KPa，同時按秒表計時，使試樣受壓時間30s時，讀取百分表（或千分表）數值。

    6.重復上述操作，完成規定的試樣測試件數。



    1、將儀器安放在適當高度的工作臺面上，調整地腳螺栓，使四只底腳扎實接觸 臺面。

    2、右手握住凸輪手柄順時針轉動，是凸輪頂起壓桿和掛在壓桿右邊的加壓法碼全部重量。

    3、根據試樣厚度調整壓腳高度，不同材料厚度調整不同高度，然后擦凈基準板和壓腳面，將壓腳放在基準板上，使壓腳上的三角刀刃對準壓桿下的V型槽。

    4、將百分表，插在表架孔中，測量頭碰到壓腳上端時，稍微向下移動0.1-0.2mm，旋緊螺絲，將表清零。

    5、提起壓腳，將試樣放在基準板和壓腳之間，放下壓腳，使試樣受到壓力為2kPa±0.01kPa同時按秒表計時，受壓30s時，讀取百分表數值

    6、試樣在20kPa壓力狀態下測試，提起壓腳，將試樣放在基準板和壓腳之間，放下壓腳，右手握住凸輪手柄逆時針轉動，使壓桿重量完全由壓腳三角刀刃支撐時，同時按秒表計時，受壓30s時，讀取百分表數值。

    該儀器采用杠桿原理，放大了加壓力臂長度，在有限的空間和有限的砝碼質量條件下，實行了對試樣2kPa、20kPa、200kPa壓力條件下測試其厚度。其儀器結構簡單、造型美觀大方、便于操作，是生產、檢定土工布和土工膜厚度的首選儀器。
