（一）執(zhí)行標準

國家產(chǎn)品標準一般只規(guī)定最低限值，試驗方法主要有二種：

1.GB/T 3923.1-1997《紡織品 織物拉伸性能 第1部分斷裂強力和斷裂伸長率的測定條樣法》

2.GB/T 3923.2-1998《紡織品 織物拉伸性能 第2部分斷裂強力的測定 抓樣法》

對于土工織物或其他紡織品，國家標準另有規(guī)定。



（二）試驗方法及原理

1.條樣法：試樣的整個寬度都被夾持在夾鉗內(nèi)的斷裂強力試驗。

2.抓樣法：僅是試樣寬度的中央部分被夾頭所夾的一種斷裂強力的試驗方法。

3.測定原理：由適宜的機械方法對試樣給予逐步增加的拉力，直至在規(guī)定時間限度內(nèi)發(fā)生斷裂，并顯示斷裂點的最大拉力。



（三）技術條件

1.試驗時，試樣的平均斷裂時間規(guī)定為20±3s，毛紡織物（純紡、混紡）試樣的平均斷裂時間規(guī)定為30±5s。

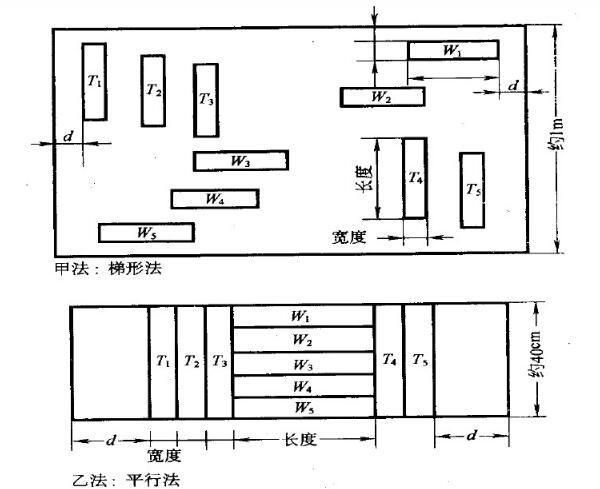

2.試樣的剪取方法（見下圖）：梯形法、平行法。一般情況下，采用平行法，如果在仲裁檢驗時可采用梯形法。

3.試樣數(shù)量：經(jīng)、緯向各5條。

4.預加張力：

2N（織物單位面積質(zhì)量在150g/㎡及以下）

5N（織物單位面積質(zhì)量在150-500g/㎡）

10N（織物單位面積質(zhì)量在500g/㎡及以上）

5.干態(tài)試驗的織物試樣在正式試驗之前應按規(guī)定進行調(diào)濕，非標準試驗可采用標準回潮率的換算方法。濕態(tài)試驗的試樣應放在17-30℃之間的蒸餾水或去離子水中潤濕。試驗應標準大氣中進行。
