織物折痕回復(fù)性測(cè)試_回復(fù)角法
發(fā)布時(shí)間：2019-03-21 21:33
標(biāo)準(zhǔn)解讀:
●GB/T3819-1997 紡織品織物折痕回復(fù)性的測(cè)定回復(fù)角法
●織物折痕回復(fù)性:織物在規(guī)定條件下折疊加壓,去除負(fù)荷后,織物折痕處能回復(fù)到原來狀態(tài)至一定程度的性能。
根據(jù)折痕回復(fù)時(shí)，折痕線是與水平面平行還是垂直;分為水平法和垂直法。
●測(cè)試原理與表征:將試樣在規(guī)定條件下折疊加壓保持一定時(shí)間 ,去除負(fù)荷后,試樣經(jīng)過一定的回復(fù)時(shí)間，測(cè)量折痕回復(fù)角， 并以這一角度來表征織物的折痕回復(fù)能力。
取樣要求
取樣應(yīng)距離布邊>150mm，且應(yīng)避開疵點(diǎn)、折皺和變形部位至少取20個(gè)，經(jīng)緯各10個(gè)，每一方向正方各5個(gè)。日常測(cè)試也可以只測(cè)正面，取樣可以減半。
取樣尺寸如下：水平法試樣——40mm×15mm

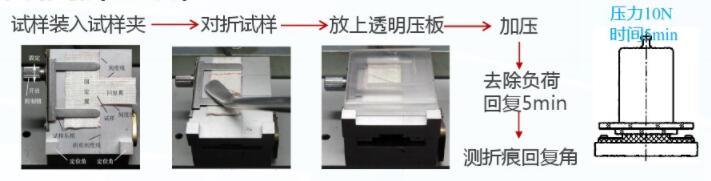

檢測(cè)步驟（垂直法）：
試樣裝入試樣夾 -> 對(duì)折試樣 -> 放上透明壓板 -> 加壓 -> 去除負(fù)荷回復(fù)5min -> 測(cè)折痕回復(fù)角
結(jié)果與評(píng)判：
經(jīng)、緯向折痕回復(fù)角取均值，修約取整，兩者之和為總折痕回復(fù)角。
Tips：所測(cè)折痕回復(fù)角越小，表明織物抗皺性越差。
一、簡介：
YG541B型織物折皺彈性儀用于測(cè)定織物的折痕回復(fù)性能，適用于棉、毛、麻、絲、化纖的純紡或混紡織物。
二、主要技術(shù)參數(shù)：
| 壓力負(fù)荷 | 10N |
| 受壓時(shí)間 | 5min±5S |
| 受壓面積 | 18x15mm |
| 測(cè)角精度 | 0~180 °±1° |
| 工 位 | 10 |
| 外形尺寸 | 830x440x550mm |
| 重 量 | 80kg |
| 電 源 | Ac220V Ac380V |
三、適用標(biāo)準(zhǔn)：
GB/T3819-1997、ISO2313等。
