影響織物拉伸強(qiáng)度的因素
發(fā)布時(shí)間：2019-04-20 15:22
織物拉伸斷裂機(jī)理
1.受拉系統(tǒng)紗線變直，非受拉系統(tǒng)紗線變得更為彎曲。交織點(diǎn)作用力增加，切向阻力增加。
2.拉伸初始，織物伸長主要因紗線彎曲減小；后階段伸長主要因纖維和紗線的伸長與變細(xì)，且使織物變薄。

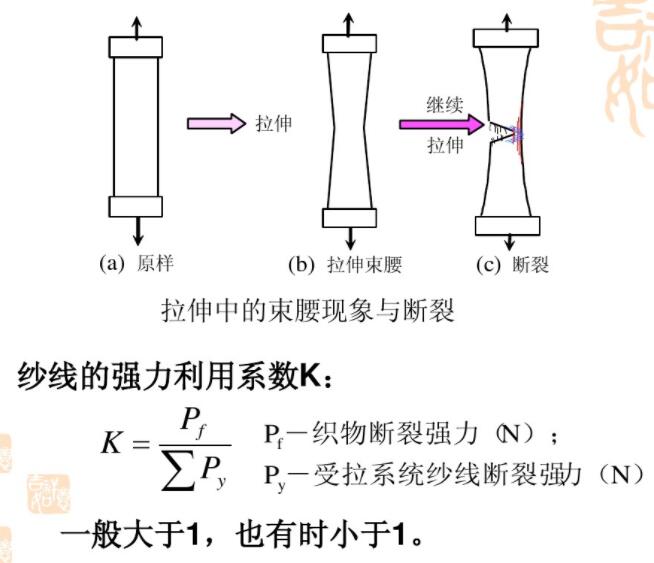

3.束腰現(xiàn)象，非受拉伸紗線彎曲增加，長度縮短，夾口處變形較小，中間較大，試樣逐漸收縮。
影響織物拉伸強(qiáng)度的因素
1、織物密度與織物組織
(1)密度
經(jīng)密增加，經(jīng)緯向強(qiáng)力都增加(交織阻力大) ;緯密增加，緯向強(qiáng)力增加，經(jīng)向強(qiáng)力減小(經(jīng)紗開口次數(shù)增加，拉伸、摩擦增加)
(2)織物組織
交錯(cuò)次數(shù)越多，強(qiáng)力越高。同條件下，平紋的斷裂強(qiáng)力和伸長率大于斜紋，斜紋又大于緞紋。
2、紗線的特?cái)?shù)和結(jié)構(gòu)
(1)紗線特?cái)?shù)大，強(qiáng)度高
(2)線織物大于同特紗織物強(qiáng)度(條干好，捻不勻小)。
(3)捻度，在接近臨界捻度時(shí)，織物強(qiáng)力就開始下降;

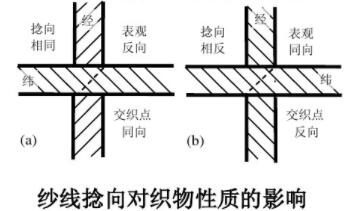

(4)捻向的配置，同捻向，強(qiáng)力高(紗線交叉處纖維相互嚙合，交織阻力大) ;
3、纖維品種與混紡比
（1）纖維品種
是織物強(qiáng)伸性的決定因素。

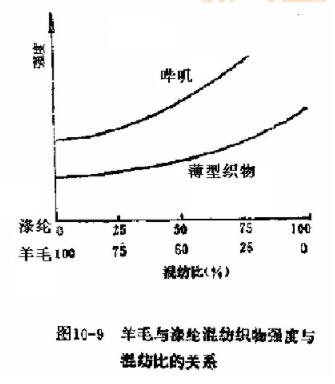

（2）混紡比
混紡比例不同，織物的強(qiáng)伸性不同。
