如何提高織物撕破強(qiáng)力？提高撕破強(qiáng)力的方法
發(fā)布時(shí)間：2019-07-01 22:34
隨著我中心業(yè)務(wù)的不斷拓展，機(jī)織面料的檢測(cè)越來越多。撕破強(qiáng)力是機(jī)織面料測(cè)試中較重要的一項(xiàng)指標(biāo),本文旨在通過對(duì)影響織物撕破強(qiáng)力的一些因素進(jìn)行深人研究，找到提高織物撕破強(qiáng)力的方法，為提高產(chǎn)品質(zhì)量提供一定參考。由于在撕破強(qiáng)力試驗(yàn)的標(biāo)準(zhǔn)中，梯形法適用的面料范圍較廣,其分析結(jié)果的可借鑒性較強(qiáng),且具有普遍意義，因此本文選用梯形法對(duì)面料進(jìn)行測(cè)試分析。
織物撕破受力因素分析
為了提高撕破強(qiáng)力，需要對(duì)織物撕破時(shí)的受力進(jìn)行理論分析。織物在撕裂時(shí)裂口處會(huì)形成一個(gè)紗線受力三角形，撕裂就是織物受力三角形中的紗線依次發(fā)生斷裂。織物撕裂強(qiáng)力與紗線強(qiáng)力呈正比關(guān)系。織物經(jīng)緯密和紗線的斷裂伸長(zhǎng)率與織物的撕裂強(qiáng)力也有著密切的關(guān)系。當(dāng)織物經(jīng)緯密或紗線伸長(zhǎng)率較大時(shí)，受力三角形中的受力紗線根數(shù)越多,織物緯向撕破強(qiáng)力的數(shù)值就會(huì)增大。當(dāng)縱向紗線與橫向紗線間的摩擦阻力大時(shí)，兩個(gè)系統(tǒng)的紗線間不易滑動(dòng)，受力三角形變小，受力紗線根數(shù)少，撕裂強(qiáng)力變小。因此，紗線間的摩擦阻力對(duì)撕裂強(qiáng)力起著消極作用。也就是說，織物的組織結(jié)構(gòu)也對(duì)斯破強(qiáng)力有著定的影響。

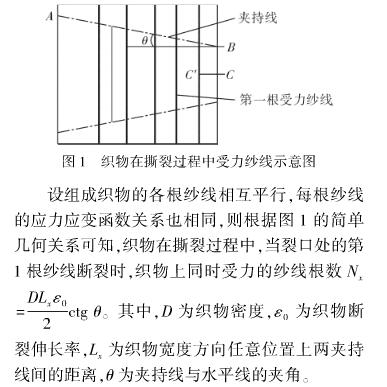

采用梯形法測(cè)試織物緯向撕破強(qiáng)力時(shí)，試樣沿夾持線夾在強(qiáng)力機(jī)的上下夾頭間，在織物撕裂過程中,紗線沿著切口CC方向漸次斷裂，見圖1
由此可知,采用梯形法測(cè)試織物緯向撕破強(qiáng)力時(shí),在試樣尺寸一定的前提下，梯形法緯向撕破強(qiáng)力與緯密、緯紗斷裂強(qiáng)力、緯紗斷裂伸長(zhǎng)率呈正相關(guān)，而與經(jīng)密和交織阻力呈負(fù)相關(guān)。另外、梯形法測(cè)試撕破強(qiáng)力的最大值與試樣夾持長(zhǎng)度、試樣寬度呈正相關(guān)，與試樣夾持角呈負(fù)相關(guān)。本試驗(yàn)中依據(jù)《紡織品織物撕破性能第3部分:梯形試樣撕破強(qiáng)力的測(cè)定》(GB/T 3917. 3-2009) 測(cè)試織物撕破強(qiáng)力。
結(jié)論
(1)緯密影響織物的緯向撕破強(qiáng)力,緯密在某一個(gè)數(shù)值時(shí)可使織物緯向撕破強(qiáng)力達(dá)到最大值，然后無論緯密增加或減少,緯向撕破強(qiáng)力都下降。
(2)緯紗的斷裂強(qiáng)力對(duì)織物的緯向斷裂強(qiáng)力影響很大。
(3)織物組織發(fā)生變化不僅影響織物的緯向撕破強(qiáng)力，也影響織物的經(jīng)向撕破強(qiáng)力。
(4)試驗(yàn)重點(diǎn)研究了織物緯向撕破強(qiáng)力的影響因素,根據(jù)相似原理，同樣也可以推斷出織物經(jīng)向撕破強(qiáng)力的影響因素，這對(duì)設(shè)計(jì)高撕破強(qiáng)力織物具有較好參考價(jià)值。
推薦儀器：
YG026織物撕破強(qiáng)力試驗(yàn)機(jī)適用范圍：
用于各種紡織品的拉伸、撕破、頂破、定伸長(zhǎng)、定負(fù)荷、彈性、縫線滑移、剝離等力學(xué)性能測(cè)試，并廣泛用于橡膠、塑料、皮革、金屬、線材、紙張、包裝、建材、石化、電工、土工材料之拉伸、壓縮、彎折、粘接、剝離、撕裂、頂破、蠕變等試驗(yàn)的力值、伸長(zhǎng)、變形測(cè)試。
