一、實驗儀器、用具及試樣
試驗儀器為YG026C型
電子織物強力機。如圖1所示。試樣為織物一種。并需準備直尺、挑針、剪刀等用具。
YG026C型
電子織物強力機主要技術參數
1、測試方式：等速伸長（CRE）原理測定，并記錄斷裂強力、斷裂伸長（伸長率）、時間、次數等。
2、測試方法：拉伸試驗方法。
3、量 程：500N / 1000N / 2000N /3000N / 5000N（選配）
4、測力精度：＜±1%
5、夾距：25～350mm(無級可調)
6、拉伸速度：10～400mm/min（任意設定）
7、回復速度：400mm/min
8、有效動程：500mm
9、伸長分辨率：0.01mm
10、夾持器有效夾持寬度：根據需要選配（標準配置：55mm）
11、打�。狠敵龈鞣N形式數據，曲線及統計結果
12、電 源：AC220V±10％ 50Hz
13、外形尺寸：600×430×1250mm
14、重 量：約150Kg
二、實驗原理
將一定尺寸的試樣，按等速伸長方式拉伸至斷裂，測其承受的最大力——斷裂強力及產生對應的長度增量——斷裂伸長。必要時，還可畫出織物的強力——伸長曲線，算出多種拉伸指標。
三、試驗參數選擇
（一）試樣形狀

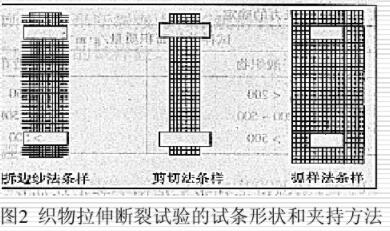

做拉伸斷裂強度試驗時，試樣的尺寸及其夾持方法對試驗結果影響較大。常用的機織物及其夾持方法有：扯邊紗條樣法、切條樣法及抓樣法。如圖2所示。
(二)夾持方法
扯邊紗條樣法試驗結果不勻率較小， 用布節約。抓樣法試樣準備容易，快速，試驗狀態比較接近實際情況，但所得強力、伸長值略高。剪切條樣法般用于不易抽邊紗的織物，如縮絨織物、氈品、非織造布及涂層織物等。我國標準規定采用扯邊紗條樣法。
（三）試驗參數

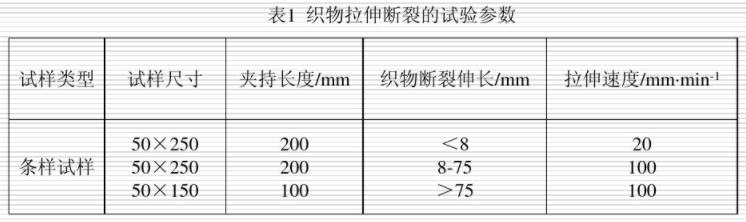

織物拉伸斷裂的試驗參數見表1。
注：拆邊紗法條樣應裁剪成6cm寬或7cm寬（疏松織物），然后兩邊抽去等量邊紗，使試樣的有效寬度為5cm。為便于施加張力，試樣長度宜放長30~50cm。
（四）預加張力

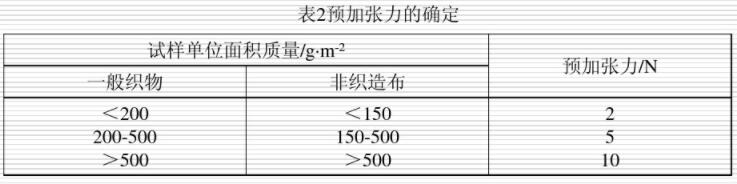

（1）按試樣的單位面積質量來決定（見表2）。
（2）當斷裂強力低于20N時，按概率斷裂強力的（1±0.25）%確定預加張力。
（3）抓樣法的預張力，采用織物試樣的自重即可。
（4）當試樣在預張力作用下產生的伸長大于2%時，應采用無張力夾持法（即松式夾持）。這對伸長變形較大的針織物和彈力織物更合適。
（五）大氣條件
試樣的調濕、測試的標準大氣條件為三級標準大氣條件。
四、實驗步驟

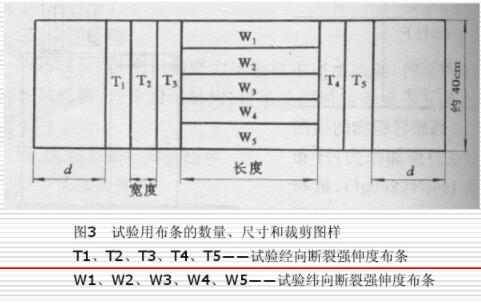

根據織物品種，選擇試條形狀，按規定的試樣尺寸裁剪試樣，長度方向應平行于織物的經向(縱向)或橫向(橫列)。每份樣品的經緯向試樣至少5塊，并在標準大氣條件下調濕4h。如采用拆邊紗法條樣，將布樣按圖3所示，剪裁成寬6cm，扯去紗邊使之成為5cm，長40cm左右的經向和緯向強伸度試條。
（二）拉伸操作
(1)試拉伸 按“實驗”鍵進入實驗狀態，將織物夾在上夾持器上，然后在織物的下部夾上張力夾，加預加張力，再夾緊下夾持器，然后去掉張力夾，按“拉伸”鍵，儀器開始拉伸，拉斷后，下夾持器自動返回初始位置。(注：定速拉伸，不需試拉伸)
(2)試驗 夾好試樣，按“拉伸”鍵，拉伸至試樣斷裂后下夾持器返回起始位置，顯示屏自動記錄斷裂強力(單位:N，斷裂伸長(單位: mm)、斷裂時間(單位: min)和斷裂伸長率(單位: %)。重復以上操作，直至到達設定次數。 (注:在鐵鉗中心位置夾持試樣，以保證拉力中心線通過鐵鉗的中點)
(3)統計、打印 按“退出刪除狀態/停止”鍵退出刪除狀態，按“統計”鍵打印本組統計數據。按“復制”鍵打印本組所有數據。
(4)結束
按“復位”鍵本組試驗完畢。
五、試驗結果計算
（一）注意事項
- 每個方向至少試驗5塊。
- 滑移：如果試樣在鉗口處滑移不對稱或滑移量大于2mm時，舍棄試樣結果:
- 鉗口斷裂：如果試樣在距鉗口處5mm以內斷裂，則作為鉗口斷裂。當五塊試樣試驗完畢，若鉗口斷裂的值大于最小的“正常值”，可以保留；如果小于最小的“正常值”，應舍棄，另加試驗以得到五個“正常值”;如果所有的試驗結果都是鉗口斷裂，或得不到五個“正常值”，應該報告單值。鉗口斷裂結果應當在報告中指出。
- 計算斷裂強力和斷裂伸長率的變異系數，修約至0.1%。
（二）原始數據記錄

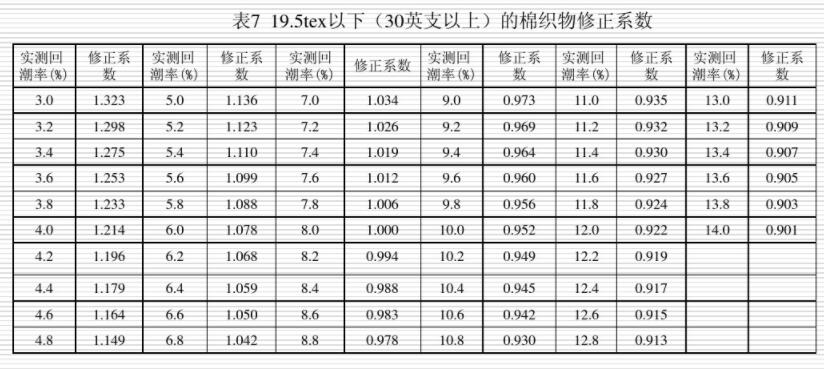

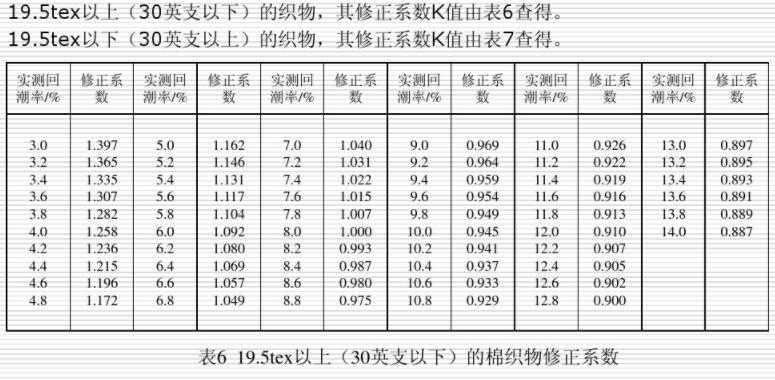

若試驗是在非標準溫、濕度條件下進行的，則還要測出試樣的實際回潮率，并根據回潮率查出強力修正系數值，將所測定的強力值修正到標準回潮率下的強力值。強力值修正系數見表6和表7所示。
棉織物的斷裂強度修正公式規定如下:
P=K✖P0
式中：P——修正后織物的斷裂強力(N) ;
P0——實際織物的斷裂強力(N) ;
K——織物的強力修正系數。
（三）結果計算

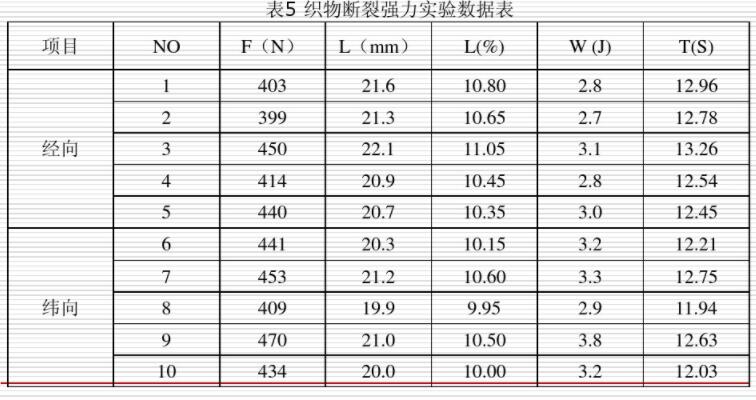

織物的拉伸斷裂強力：
經向
P=(P1+P2+P3+P4+P5)/5×K=(403+399+450+414+440)/5×0.969=408.14N
緯向
P=(P6+P7+P8+P9+P10)/5×K=(441+453+409+470+434)/5×0.969=427.72N
(四)實驗報告
按照GB/T3923.1-1997規定應包括以內容
a)本標準的編號和試驗目期
b)樣品名稱、規格
c)隔距長度
d)拉伸速度;
e)預加張力,或松式夾持；
f)試樣狀態，即調濕還是潤濕；
9)試樣數量、舍棄的試樣數量和原因；
h)斷裂強力平均值及斷裂伸長率平均值；
i)斷裂強力和斷裂伸長率的變異系數；
j)斷裂強力95%的置信區間；
k)如需要，斷脫強力平均值及斷脫伸長率平均值；
l)任何偏離標準的細節；
