紡織品頂破強(qiáng)力測試步驟
發(fā)布時間：2020-11-26 10:52
強(qiáng)力測試作為紡織品力學(xué)性能測試項目之一，對考核織物的耐用性能有著關(guān)鍵作用。目前，我國普遍用
脹破性能或
頂破性能來考核針織物和無紡布等織物的強(qiáng)力。那么，這項性能是如何測試的？
紡織品頂破測試的原理是什么？
頂破強(qiáng)力的原理是將試樣夾持在固定基座的圓環(huán)試樣夾內(nèi)，圓球形頂桿以恒定的移動速度垂直地頂向試樣，使試樣變形直至破裂，測得頂破強(qiáng)力。
頂破強(qiáng)力常用的國內(nèi)外測試標(biāo)準(zhǔn)主要有3個：GB/T19976—2005《紡織品 頂破強(qiáng)力的測定 鋼球法》；ISO3303—1:2012《橡膠或塑料涂覆織物 破裂強(qiáng)度的測定 第1部分:鋼球法》；GB/T 8878—2002《棉針織內(nèi)衣》的5.4.1條。
YG031
電子頂破強(qiáng)力機(jī)
頂破強(qiáng)力測試方法
以GB/T 19976—2005為例，取一塊調(diào)濕后針織樣品進(jìn)行如下步驟：

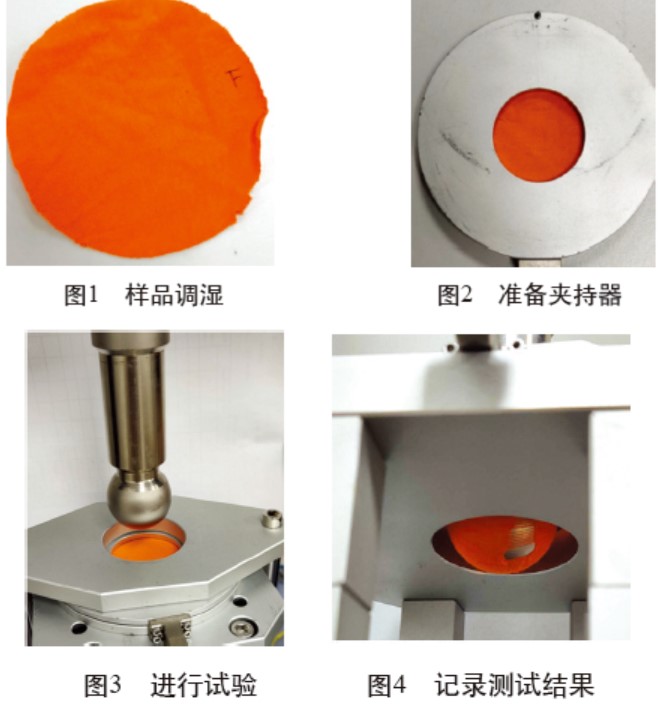

①裁剪5塊試樣，標(biāo)記正反面，置于GB 6529大氣下進(jìn)行調(diào)濕（圖1）。
②將試樣反面朝上，夾持在夾持器上保證試樣平整、無張力、無折皺（圖2）。
③選擇鋼球直徑，將頂桿及夾持器安裝在試驗儀上，頂桿以300mm/min 往下頂破試樣（圖3）。
④測試完成，記錄力值，繼續(xù)測試剩下的4塊試樣，計算平均值（圖4）。
