無紡布撕破強(qiáng)力測(cè)試方法
發(fā)布時(shí)間：2021-01-14 19:49
織物撕裂也稱撕破，織物局部紗線受到以集中負(fù)荷作用，使織物撕開的現(xiàn)象。織物在使用過程中，衣服被物體鉤掛，局部紗線受力拉斷，是織物形成條形或三角形裂口，也是一種斷裂現(xiàn)象。
撕裂強(qiáng)力能反應(yīng)織物經(jīng)整理后的催化程度，因此對(duì)經(jīng)樹脂整理的棉型織物和毛型化纖純紡或混紡的精梳織物要進(jìn)行撕裂強(qiáng)力測(cè)試。針織物除特殊要求外，一般不進(jìn)行撕破測(cè)試
關(guān)于撕破強(qiáng)力測(cè)試的方法眾多
①擺錘法
②褲型法(包括單舌法和雙舌法)
③梯形法
④翼形法。
最常見的測(cè)試方法就是褲形單舌撕破

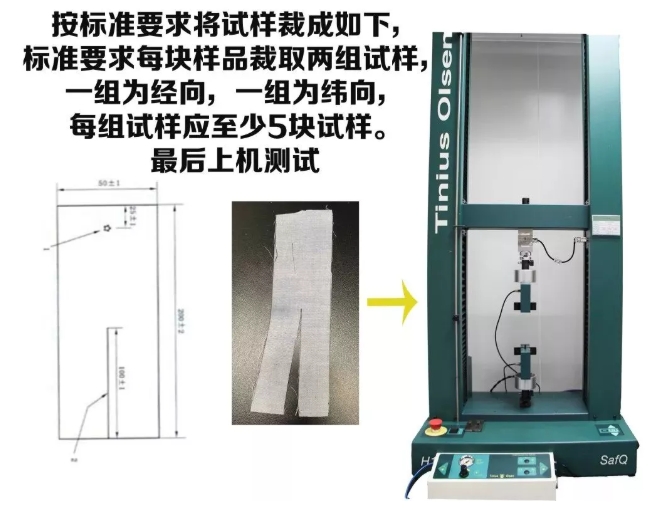

GB/T3917.2-2009織物撕破性能 第2部分 褲形試樣（單縫）撕破強(qiáng)力的測(cè)定
如何測(cè)試呢？這里需要用到電子織物強(qiáng)力機(jī)

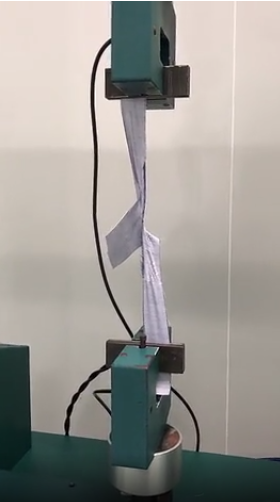

當(dāng)試樣中受力的紗線逐漸上下分開時(shí)，不直接受力的紗線開始與受力的紗線有某些相對(duì)滑動(dòng)，并逐漸靠攏，形成一個(gè)近似三角形的區(qū)域，通常稱為受力三角形
由于紗線間摩擦阻力的作用，滑動(dòng)是有限的，即三角區(qū)內(nèi)受力的紗線根數(shù)是有限的。在受力三角區(qū)內(nèi)，底邊上第一根紗線受力最大，依次減小。
在滑動(dòng)時(shí)，紗線的張力迅速增大，紗線的變形伸長(zhǎng)也急劇增加，當(dāng)構(gòu)成受力三角形底邊的第一根紗線變形至斷裂伸長(zhǎng)時(shí)，這根紗線即告斷裂，從而獲得了某一撕裂負(fù)荷的極大值。于是下一根紗線開始成為受力三角區(qū)的底邊，如此非拉系統(tǒng)的紗線一次逐根斷裂使織物撕破。

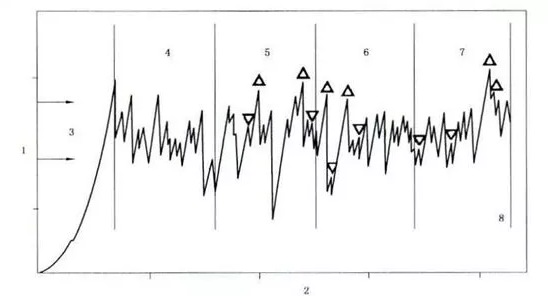

最后就是計(jì)算，電子裝置計(jì)算將第一個(gè)峰和最后一個(gè)峰之間分成四個(gè)區(qū)域，舍去第一個(gè)區(qū)域，記錄余下三個(gè)區(qū)域內(nèi)的所有峰值。求出平均值記為此樣品的撕破強(qiáng)力。（單位以N表示）
文章出處（
染化在線網(wǎng)）
